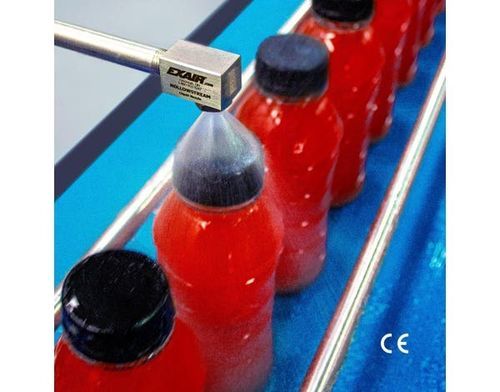

Zerstäuberdüse HL1003SS

für FlüssigkeitenHohlkegelEdelstahl

Beschreibung EXAIR's 1/8 NPT HollowStream™ Cone Nozzles, mit einem kreisförmigen Ringsprühmuster, gehören zu den am häufigsten verwendeten Sprühdüsenarten. Hohlkegelsprühdüsen werden in der gesamten Industrie zum Kühlen, Reinigen, Waschen, Spülen und zur Staubunterdrückung eingesetzt, wobei weniger Flüssigkeit benötigt wird als bei Vollkegeldüsen. Sie sind ohne Schaufeln konstruiert, so dass sie im Inneren weit offen sind, um Verstopfungen vorzubeugen, und können gut mit Flüssigkeiten arbeiten, die Partikel enthalten. Sie erzeugen eine gleichmäßige Verteilung in einem Hohlkegelringmuster. Ihr rechtwinkliges Design ist kompakt und funktioniert bis zu einem Flüssigkeitsdruck von 250 PSI. Sie werden in der Regel für Flüssigkeiten wie Wasser, Klarspüler oder Reinigungsmittel verwendet, sind aber auch für Chemikalien, Pestizide und Herbizide geeignet. Der Flüssigkeitsdurchsatz wird durch Veränderung des Flüssigkeitsdrucks eingestellt. Anwendungen

• Kühlen, Beschichten
• Abschrecken
• Staubunterdrückung
• Waschen, Spülen
• Schaumbrechen
• Schlämmspritzen
• Sanieren, Entfetten
• Schmieren

Vorteile

• Geringere Flüssigkeitsdurchflussraten im Vergleich zu Vollkegel-Gegenstücken
• Erhöhte Oberflächenabdeckung
• Erhöhtes Flüssigkeitsvolumen auf dem Ziel
• Ganz aus Edelstahl
• Kompakte Grundfläche und vielseitig einsetzbar

Werkstoffe Edelstahl Typ 303 - Alle Flüssigkeitszerstäuberdüsen von EXAIR sind aus Edelstahl Typ 303 gefertigt, der gegen hohe Temperaturen und korrosive Umgebungen beständig ist und für Umgebungen mit einer maximalen Betriebstemperatur von 426°C (800°F) ausgelegt ist. Sprühabmessungen (HollowStream Cone, 1/8 NPT-Modelle) Funktionsweise von FullStream- und HollowStream-Kegeldüsen: Die in die Wirbelkammer eingeleitete Zerstäubungsflüssigkeit erzeugt Verwirbelungen; die Geometrie der Flüssigkeitskappe erzeugt ein Voll- oder Hohlkegelmuster mit kontrolliertem Sprühwinkel. Sprühabmessungen - HL80X5SS (1/8 NPT): 7 PSI: Winkel = X, Breite A = X, B = X, C = X 20 PSI: Winkel = 20°, Breite A = 0,4 Zoll, B = 1,1 Zoll, C = 2,1 Zoll 60 PSI: Winkel = 55°, Breite A = 1,0 Zoll, B = 3,1 Zoll, C = 6,2 Zoll Sprühabmessungen - HL8001SS (1/8 NPT): 7 PSI: Winkel = 23°, Breite A = X, B = X, C = X 20 PSI: Winkel = 50°, Breite A = 0,9 Zoll, B = 2,8 Zoll, C = 5,6 Zoll 60 PSI: Winkel = 60°, Breite A = 1,2 Zoll, B = 3,5 Zoll, C = 6,9 Zoll Sprühabmessungen - HL8002SS (1/8 NPT): 7 PSI: Winkel = 50°, Breite A = 0.9 in, B = 2.8 in, C = 5.6 in 20 PSI: Winkel = 53°, Breite A = 1,0 Zoll, B = 3,0 Zoll, C = 6,0 Zoll 60 PSI: Winkel = 60°, Breite A = 1,2 Zoll, B = 3,5 Zoll, C = 6,9 Zoll Sprühabmessungen - HL8003SS (1/8 NPT): 7 PSI: Winkel = 50°, Breite A = 0.9 in, B = 2.8 in, C = 5.6 in 20 PSI: Winkel = 53°, Breite A = 1,0 Zoll, B = 3,0 Zoll, C = 6,0 Zoll 60 PSI: Winkel = 60°, Breite A = 1,2 Zoll, B = 3,5 Zoll, C = 6,9 Zoll Sprühabmessungen - HL8005SS (1/8 NPT): 7 PSI: Winkel = 40°, Breite A = 0,7 Zoll, B = 2,2 Zoll, C = 4,4 Zoll 20 PSI: Winkel = 57°, Breite A = 1,1 Zoll, B = 3,3 Zoll, C = 6,5 Zoll 60 PSI: Winkel = 70°, Breite A = 1,4 Zoll, B = 4,2 Zoll, C = 8,4 Zoll Sprühabmessungen - HL8008SS (1/8 NPT): 7 PSI: Winkel = 53°, Breite A = 1.0 in, B = 3.0 in, C = 6.0 in 20 PSI: Winkel = 60°, Breite A = 1,2 Zoll, B = 3,5 Zoll, C = 6,9 Zoll 60 PSI: Winkel = 62°, Breite A = 1,2 Zoll, B = 3,6 Zoll, C = 7,2 Zoll Sprühabmessungen - HL8010SS (1/8 NPT): 7 PSI: Winkel = 60°, Breite A = 1,2 Zoll, B = 3,5 Zoll, C = 6,9 Zoll 20 PSI: Winkel = 65°, Breite A = 1,3 Zoll, B = 3,8 Zoll, C = 7,6 Zoll 60 PSI: Winkel = 70°, Breite A = 1,4 Zoll, B = 4,2 Zoll, C = 8,4 Zoll Abmessungen & Leistung - Durchflussraten (HollowStream, 1/8 NPT Modelle) Die Durchflusswerte werden als GPM (LPM) bei den angegebenen Flüssigkeitsdrücken angegeben. Ausgewählte Modellwerte unten: HL80X5SS (Kapazität 0,05): 3 PSI: 0,033 GPM (0,125 LPM) 5 PSI: 0,040 GPM (0,151 LPM) 7 PSI: 0,046 GPM (0,174 LPM) 10 PSI: 0,050 GPM (0,189 LPM) 20 PSI: 0,072 GPM (0,273 LPM) 40 PSI: 0,100 GPM (0,379 LPM) 60 PSI: 0,156 GPM (0,591 LPM) HL8001SS (Kapazität 1): 3 PSI: 0,067 GPM (0,254 LPM) 5 PSI: 0,083 GPM (0,314 LPM) 7 PSI: 0,094 GPM (0,356 LPM) 10 PSI: 0,100 GPM (0,379 LPM) 20 PSI: 0,153 GPM (0,579 LPM) 40 PSI: 0,206 GPM (0,780 LPM) 60 PSI: 0,239 GPM (0,905 LPM) HL8002SS (Kapazität 2): 3 PSI: 0,12 GPM (0,44 LPM) 5 PSI: 0,15 GPM (0,57 LPM) 7 PSI: 0,18 GPM (0,66 LPM) 10 PSI: 0,20 GPM (0,76 LPM) 20 PSI: 0,25 GPM (0,93 LPM) 40 PSI: 0,35 GPM (1,31 LPM) 60 PSI: 0,42 GPM (1,60 LPM) HL8003SS (Kapazität 3): 3 PSI: 0,20 GPM (0,76 LPM) 5 PSI: 0,22 GPM (0,82 LPM) 7 PSI: 0,26 GPM (0,98 LPM) 10 PSI: 0,30 GPM (1,14 LPM) 20 PSI: 0,43 GPM (1,62 LPM) 40 PSI: 0,61 GPM (2,32 LPM) 60 PSI: 0,75 GPM (2,84 LPM) HL8005SS (Kapazität 5): 3 PSI: 0,25 GPM (0,95 LPM) 5 PSI: 0,33 GPM (1,25 LPM) 7 PSI: 0,39 GPM (1,49 LPM) 10 PSI: 0,48 GPM (1,82 LPM) 20 PSI: 0,67 GPM (2,54 LPM) 40 PSI: 0,95 GPM (3,61 LPM) 60 PSI: 1,18 GPM (4,46 LPM) HL8008SS (Kapazität 8): 3 PSI: 0,45 GPM (1,70 LPM) 5 PSI: 0,55 GPM (2,08 LPM) 7 PSI: 0,67 GPM (2,54 LPM) 10 PSI: 0,80 GPM (3,03 LPM) 20 PSI: 1,18 GPM (4,47 LPM) 40 PSI: 1,62 GPM (6,13 LPM) 60 PSI: 1,90 GPM (7,19 LPM) HL8010SS (Kapazität 10): 3 PSI: 0,48 GPM (1,82 LPM) 5 PSI: 0,64 GPM (2,42 LPM) 7 PSI: 0,79 GPM (2,99 LPM) 10 PSI: 0,96 GPM (3,63 LPM) 20 PSI: 1,31 GPM (4,96 LPM) 40 PSI: 1,85 GPM (7,00 LPM) 60 PSI: 2,10 GPM (7,95 LPM) Karakteristika / Technische Daten

• Handelsbezeichnung: HollowStream™
• Modell(e) / SKU auf der Seite gezeigt: PHL80X5SS (Produkt SKU), referenzierte Modellcodes: HL80X5SS, HL8001SS, HL8002SS, HL8003SS, HL8005SS, HL8008SS, HL8010SS
• Einlassanschluss: 1/8 NPT (für die Modelle mit 1/8 NPT)
• Maximal empfohlener Flüssigkeitsdruck: bis zu 250 PSI
• Sprühbild: Hohlkegel (Kreisring)
• Konstruktion: verstopfungsfreie Wirbelkammer; rechtwinkliges, kompaktes Gehäuse
• Konstruktionsmaterial: Typ 303 Edelstahl
• Maximale Betriebstemperatur: 800°F (426°C)
• Typische Flüssigkeiten: Wasser, Klarspüler, Reinigungsmittel, Chemikalien, Pestizide, Herbizide, Schlämme
• Durchflussregelungsmethode: Einstellen des Flüssigkeitsdrucks, um die Durchflussmenge zu variieren
• Maximaler freier Durchfluss (Beispiele nach Modell): HL80X5SS 0,035 Zoll; HL8001SS 0,063 Zoll; HL8002SS 0,078 Zoll; HL8003SS 0,094 Zoll; HL8005SS 0,125 Zoll; HL8008SS 0,156 Zoll; HL8010SS 0,159 Zoll
