Zerstäuberdüse DL8025SS

für FlüssigkeitenFlachstrahlEdelstahl

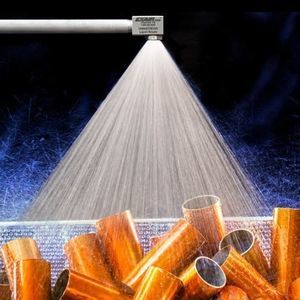

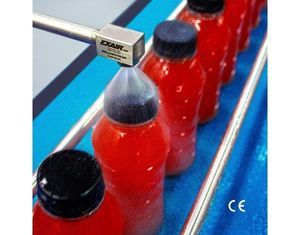

Übersicht EXAIR 1/8 NPT PowerStream-Düsen bieten eine hervorragende Sprühlösung für eine Vielzahl von industriellen Prozessen, einschließlich Kühlen, Spülen, Waschen, Beschichten und Staubkontrolle. Die Düse wurde entwickelt, um ein gleichmäßiges, abgelenktes, flaches Fächersprühbild zu erzeugen und gewährleistet eine effiziente Flüssigkeitsverteilung, die über die gesamte Sprühbreite gleichmäßig ist. Dank ihrer verstopfungsresistenten Konstruktion eignet sie sich für Umgebungen mit Partikeln oder potenziell viskosen Flüssigkeiten. Erhältlich in Edelstahl mit einer Vielzahl von Durchflussraten für eine flexible Integration. Ab Lager lieferbar und am selben Tag versandbereit. 1/8 NPT-Gewinde. Geeignet für einen Flüssigkeitsdruck von bis zu 250 PSI. Anwendungsbereiche

• Kühlen, Beschichten
• Abschrecken
• Staubunterdrückung
• Waschen, Spülen
• Schaumbrechen
• Schlämmspritzen
• Sanieren, Entfetten
• Schmieren

Vorteile

• Solide, langlebige, einteilige Konstruktion
• Großer Sprühwinkel
• Verstopfungsresistent
• Ganz aus Edelstahl
• Kompakte Grundfläche, vielseitig einsetzbar

Materialien

Edelstahl Typ 303 - Alle EXAIR Flüssigkeitszerstäuberdüsen sind aus Edelstahl Typ 303 gefertigt, der gegen hohe Temperaturen und korrosive Umgebungen beständig ist. Sie sind für Umgebungen mit einer maximalen Betriebstemperatur von 426°C (800°F) ausgelegt.

Wie es funktioniert Bei diesen Düsen wird die Zerstäubungsflüssigkeit in den Düsenkörper eingeleitet, wo sie durch die Austrittsöffnung geleitet und von der glatten, abgewinkelten Oberfläche der Düsenspitze abgelenkt wird. Die resultierende Sprühform ist ein weitwinkliges, abgelenktes Flachfächermuster. Sprühabmessungen - PowerStream Flüssigkeitszerstäuberdüse (Modelle mit 1/8 NPT) Modell | Druck | Sprühwinkel (Grad) | Breite A (Zoll) | Breite B (Zoll) | Breite C (Zoll) DL8025SS | 7 PSI | 70° | A: 1,4 | B: 4,2 | C: 8,4 DL8025SS | 20 PSI | 80° | A: 1,7 | B: 5,0 | C: 10,1 DL8025SS | 60 PSI | 110° | A: 2,9 | B: 8,6 | C: 17,1 DL8030SS | 7 PSI | 80° | A: 1,7 | B: 5,0 | C: 10,1 DL8030SS | 20 PSI | 100° | A: 2,4 | B: 7,2 | C: 14,3 DL8030SS | 60 PSI | 105° | A: 2,6 | B: 7,8 | C: 15,6 DL8040SS | 7 PSI | 90° | A: 2,0 | B: 6,0 | C: 12,0 DL8040SS | 20 PSI | 110° | A: 2,9 | B: 8,6 | C: 17,1 DL8040SS | 60 PSI | 120° | A: 3,5 | B: 10,4 | C: 20,8 DL8050SS | 7 PSI | 120° | A: 3,5 | B: 10,4 | C: 20,8 DL8050SS | 20 PSI | 120° | A: 3,5 | B: 10,4 | C: 20,8 DL8050SS | 60 PSI | 130° | A: 4,3 | B: 12,9 | C: 25,7 DL8075SS | 7 PSI | 140° | A: 5,5 | B: 16,5 | C: 33,0 DL8075SS | 20 PSI | 140° | A: 5,5 | B: 16,5 | C: 33,0 DL8075SS | 60 PSI | 150° | A: 7,5 | B: 22,4 | C: 44,8 Abmessungen und Leistung - PowerStream Flüssigkeitszerstäuberdüse (Modelle mit 1/8 NPT) Gemeinsamer Einlassanschluss: 1/8 NPT (alle aufgeführten Modelle). Modell | Einlassanschluss | Kapazität (GPM) | Maximaler freier Durchgang (in) DL8025SS | 1/8 NPT | 2,5 | 0,055" DL8030SS | 1/8 NPT | 3,0 | 0,063" DL8040SS | 1/8 NPT | 4,0 | 0,070" DL8050SS | 1/8 NPT | 5,0 | 0,079" DL8075SS | 1/8 NPT | 7,5 | 0,094" Durchflussmenge (GPM / LPM) nach Modell und Druck (ausgewählte Werte): DL8025SS - 3 PSI: 0,15 GPM (0,57 LPM); 5 PSI: 0,19 GPM (0,72 LPM); 7 PSI: 0,20 GPM (0,76 LPM); 10 PSI: 0,24 GPM (0,91 LPM); 20 PSI: 0,36 GPM (1,36 LPM); 40 PSI: 0,50 GPM (1,89 LPM); 60 PSI: 0,64 GPM (2,42 LPM). DL8030SS - 3 PSI: 0,17 GPM (0,64 LPM); 5 PSI: 0,22 GPM (0,83 LPM); 7 PSI: 0,25 GPM (0,95 LPM); 10 PSI: 0,31 GPM (1,17 LPM); 20 PSI: 0,45 GPM (1,70 LPM); 40 PSI: 0,67 GPM (2,54 LPM); 60 PSI: 0,83 GPM (3,14 LPM). DL8040SS - 3 PSI: 0,22 GPM (0,83 LPM); 5 PSI: 0,27 GPM (1,02 LPM); 7 PSI: 0,33 GPM (1,25 LPM); 10 PSI: 0,40 GPM (1,51 LPM); 20 PSI: 0,59 GPM (2,23 LPM); 40 PSI: 0,86 GPM (3,26 LPM); 60 PSI: 1,06 GPM (4,01 LPM). DL8050SS - 3 PSI: 0,27 GPM (1,02 LPM); 5 PSI: 0,34 GPM (1,29 LPM); 7 PSI: 0,42 GPM (1,59 LPM); 10 PSI: 0,50 GPM (1,89 LPM); 20 PSI: 0,74 GPM (2,80 LPM); 40 PSI: 1,09 GPM (4,13 LPM); 60 PSI: 1,32 GPM (5,00 LPM). DL8075SS - 3 PSI: 0,38 GPM (1,44 LPM); 5 PSI: 0,50 GPM (1,89 LPM); 7 PSI: 0,61 GPM (2,31 LPM); 10 PSI: 0,75 GPM (2,84 LPM); 20 PSI: 1,08 GPM (4,09 LPM); 40 PSI: 1,51 GPM (5,72 LPM); 60 PSI: 1,84 GPM (6,97 LPM). Hinweise Abgelenktes Flachlüfter-Sprühmuster; verstopfungsresistente Düsengeometrie; mehrere Modelle erhältlich, um den Anforderungen an Durchfluss/Kapazität gerecht zu werden; Edelstahlkonstruktion für Langlebigkeit und Beständigkeit gegen hohe Temperaturen und Korrosion. Karakteristika / technische Daten

• Marke: EXAIR
• Serie: PowerStream™
• Handelsbezeichnung: PowerStream™ Flüssigkeitszerstäuberdüse
• Gewinde / Einlass: 1/8 NPT
• Material: Typ 303 Edelstahl
• Maximal empfohlener Flüssigkeitsdruck: 250 PSI
• Maximale Betriebstemperatur: 800°F (426°C)
• Sprühbild: Abgelenkter Flachstrahl (gleichmäßig über die gesamte Breite)
• Verstopfungsresistenz: Ja (Design minimiert Verstopfung)
• Verfügbare Modellbeispiele / Nennkapazitäten: DL8025SS (2,5 GPM nominal), DL8030SS (3 GPM), DL8040SS (4 GPM), DL8050SS (5 GPM), DL8075SS (7,5 GPM)
• Typische Verwendungszwecke: Kühlen, Abschrecken, Staubunterdrückung, Waschen/Spülen, Schaumzerschlagung, Schlammspritzen, Reinigung/Entfettung, Schmierung
• SKU auf Seite / primärer Modellcode: PDL8025SS
