Luftmesser-Kit / Edelstahl Model 2812SSDX Deluxe Standard

Beschreibung

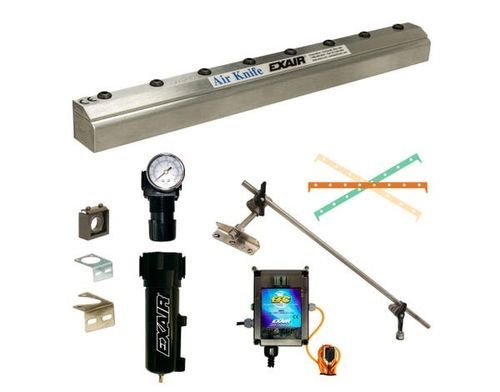

Das Deluxe Full-Flow Air Knife Kit beinhaltet ein Full-Flow Air Knife, EFC (Electronic Flow Control), universelles Montage-System für Air Knife, Satz von Shims, Filterabscheider und Druckregler mit Kupplung. Das Full-Flow-Design liefert über die gesamte Länge einen gleichmäßigen Luftstrom bei kompakter Bauform, geeignet für beengte Maschinenräume. Kits sind in Standardlängen und in Aluminium oder Typ 303 Edelstahl erhältlich.

Anwendungen

• Teiletrocknung nach dem Waschen
• Bahn- und Blechreinigung
• Förderband- und Bahntrocknung/-reinigung
• Kühlung von Teilen oder Komponenten
• Umwelttrennung und Abblasen vor der Lackierung
• Sacköffnung/-befüllung und Ausschussentfernung

Vorteile

• Bis zu 10 dBA Geräuschreduzierung gegenüber Standardgeräten
• Weniger Luftverbrauch durch 30:1 Luftverstärkung
• Erhältlich in Aluminium oder Typ 303 Edelstahl
• Kompakt, keine beweglichen Teile, Druckluftanschlüsse an beiden Enden
• Variable Kraft und Durchfluss zur Prozessanpassung
• Lagerlängen bis zu 48 in (1219 mm)

Materialien

• Aluminium - Flugzeugqualität mit Kunststoffshim; geeignet, wenn Korrosion kein Faktor ist. Edelstahlschrauben für feuchte Umgebungen. Betriebstemperatur bis 180°F (82°C).
• Typ 303 Edelstahl - Üblicher Werkstoff mit guter Festigkeit, geeignet für leicht korrosive Umgebungen. Betriebstemperatur bis 800°F (427°C).

Produktkonfiguration & Optionen
Konfigurierbare Attribute: Länge, Material, Enthaltene Teile (Shim-Set, Filterabscheider, Druckregler), EFC Option, Plumbing Kit Option, Auswahl Montage-System. Beispiel-SKU: P2803DX.

Modelle
Die Full-Flow-Familie ist verfügbar als:

• Full-Flow Air Knife allein
• Full-Flow Air Knife Kit – beinhaltet Shim-Set, Filterabscheider und Druckregler mit Kupplung
• Deluxe Full-Flow Air Knife Kit – beinhaltet EFC, universelles Montagesystem, Shim-Set, Filterabscheider und Druckregler mit Kupplung

Zubehör

• Air Knife Plumbing Kits — für Messer ≥ 24 in; inklusive Manometer, Nitril/PVC-Schlauch und Messinganschlüssen
• Coupling Bracket Kits — zum Verbinden mehrerer Messer; inklusive steifer Platten und Edelstahlschrauben
• Shim-Sets (Kunststoff und Edelstahl) zur Düsenabstands-Anpassung

Modelle / Längenabbildung

• 3 in (76 mm): 2603 / 2603SS | Kit: 2803 / 2803SS | Deluxe Kit: 2803DX / 2803SSDX
• 6 in (152 mm): 2606 / 2606SS | Kit: 2806 / 2806SS | Deluxe Kit: 2806DX / 2806SSDX
• 9 in (229 mm): 2609 / 2609SS | Kit: 2809 / 2809SS | Deluxe Kit: 2809DX / 2809SSDX
• 12 in (305 mm): 2612 / 2612SS | Kit: 2812 / 2812SS | Deluxe Kit: 2812DX / 2812SSDX
• 18 in (457 mm): 2618 / 2618SS | Kit: 2818 / 2818SS | Deluxe Kit: 2818DX / 2818SSDX
• 24 in (610 mm): 2624 / 2624SS | Kit: 2824 / 2824SS | Deluxe Kit: 2824DX / 2824SSDX
• 30 in (762 mm): 2630 / 2630SS | Kit: 2830 / 2830SS | Deluxe Kit: 2830DX / 2830SSDX
• 36 in (914 mm): 2636 / 2636SS | Kit: 2836 / 2836SS | Deluxe Kit: 2836DX / 2836SSDX

Leistung

• 20 PSIG / 1.4 BAR — 1.1 SCFM/in (31 SLPM/in); Geschwindigkeit @ 6 in: 3.000 FPM (15,2 m/s); Schalldruck @ 3 ft: 64 dBA; Kraft: 0,4 oz/in (11 g)
• 40 PSIG / 2.8 BAR — 1.8 SCFM/in (51 SLPM/in); Geschwindigkeit @ 6 in: 5.000 FPM (25,4 m/s); Schalldruck @ 3 ft: 72 dBA; Kraft: 1,0 oz/in (28 g)
• 60 PSIG / 4.1 BAR — 2.4 SCFM/in (68 SLPM/in); Geschwindigkeit @ 6 in: 7.500 FPM (38,1 m/s); Schalldruck @ 3 ft: 76 dBA; Kraft: 1,6 oz/in (45 g)
• 80 PSIG / 5.5 BAR — 3.1 SCFM/in (88 SLPM/in); Geschwindigkeit @ 6 in: 10.000 FPM (50,8 m/s); Schalldruck @ 3 ft: 80 dBA; Kraft: 2,3 oz/in (65 g)
• 100 PSIG / 6.9 BAR — 3.8 SCFM/in (108 SLPM/in); Geschwindigkeit @ 6 in: 12.000 FPM (61,0 m/s); Schalldruck @ 3 ft: 83 dBA; Kraft: 2,9 oz/in (82 g)

Technische Daten

• Produktname: Deluxe Full-Flow Air Knife Kit
• Marke: EXAIR
• Beispiel-SKU auf Seite: P2803DX
• Im Deluxe-Kit enthalten: Full-Flow Air Knife, EFC, universelles Montagesystem, Shim-Set, Filterabscheider, Druckregler mit Kupplung
• Lagerlängen: 3 bis 36 in (Referenz bis 48 in / 1219 mm)
• Materialien: Aluminium (Flugzeugqualität) und Typ 303 Edelstahl
• Max. Betriebstemperatur: Aluminium bis 180°F (82°C); Typ 303 SS bis 800°F (427°C)
• Luftverstärkungsverhältnis: 30:1 (gemessen bei 6 in / 152 mm)
• Designmerkmale: kompakte Bauform, keine beweglichen Teile, Druckluftanschlüsse an beiden Enden, Edelstahlschrauben für Korrosionsbeständigkeit
• Hinweis: 12 in Full-Flow Air Knife getestet mit 0.002 in (0.05 mm) Shim
