Blasluftmesser 2024

KühlungTrocknungReinigung

Beschreibung

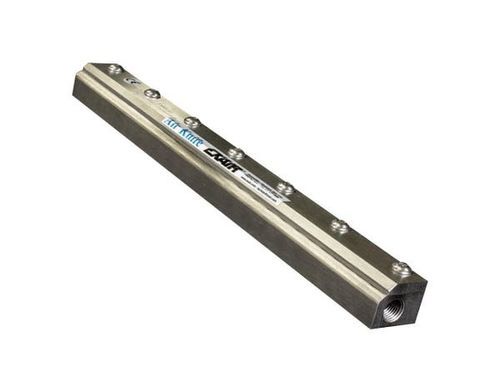

Das Standard Air Knife™ ist EXAIRs Originaldesign eines Air Knives mit einem Coanda-Profil, das den Luftstrom am Auslass um 90° umlenkt. Dadurch entsteht ein Unterdruckbereich, der Umgebungsluft im Verhältnis 30:1 einkoppelt und einen gleichmäßigen, kraftvollen Luftstrom erzeugt. Vorrätige Längen von 3" (76 mm) bis 48" (1219 mm). Erhältlich in Aluminium oder Edelstahl Typ 303; Sondergrößen und -materialien auf Anfrage.

Anwendungen

• Teiletrocknung nach Waschprozessen
• Blechreinigung in Walzwerken
• Förderbandreinigung
• Bahntrocknung oder -reinigung
• Kühlung von Teilen oder Komponenten
• Umwelttechnische Trennung
• Blasvorbereitung vor Lackierung
• Sacköffnungs-/Füllvorgänge
• Abfallentfernung bei Konvertierprozessen

Vorteile

• Bis zu 10 dBA Lärmreduktion gegenüber Alternativen
• Verringerter Druckluftverbrauch
• 30:1 Luftverstärkung für erhöhten effektiven Durchsatz
• Erhältlich in Aluminium oder Edelstahl Typ 303
• Kompakte, robuste Bauweise, einfache Montage
• Lagerlängen bis 48" (1219 mm)
• Keine beweglichen Teile
• Druckluftanschlüsse an beiden Enden für flexible Installation
• Variable Kraft und Volumen durch Auswahl der Shims

Materialien

• Aluminium — Flugzeugaluminium-Gehäuse mit Kunststoffshim; geeignet für Umgebungen, in denen Korrosion/Verunreinigung kein Thema sind. Edelstahlschrauben zur Reduzierung von Korrosion in feuchten Bereichen. Temperaturbeständigkeit bis 180°F (82°C).
• Edelstahl Typ 303 — Gängige Sorte mit guter Festigkeit für leicht korrosive Umgebungen. Temperaturbeständigkeit bis 800°F (427°C).

Modelle (Vergleich)

• Super Air Knife — Beste Leistung: 40:1 Luftverstärkung, laminare Strömung, höchste Geschwindigkeit und geringster Luftverbrauch.
• Standard Air Knife — Gute Leistung mit 30:1 Verstärkung; gleichmäßiger, kräftiger Luftstrom; kostengünstiger als Super Air Knife, jedoch lauter und mit höherem Luftverbrauch.
• Full-Flow Air Knife — Preisgünstige Option mit 30:1 Verstärkung; geeignet für enge Räume; geringere Kraft als die anderen Typen; Luftverbrauch und Schallpegel liegen dazwischen.

Zubehör

• Universal Air Knife Mounting System (Model 9060) — Edelstahl-Halterungssystem für sichere, präzise Positionierung; schwenkbar in jede Position; max. Auszug 30" (762 mm). Je nach Länge des Air Knife mehrere Halter verwenden.
• Air Knife Shim Sets — Shims legen die Austrittsfuge fest und passen Kraft/Volumen an. Aluminium-Shim-Set: .001" (0.03 mm) bernstein, .003" (0.08 mm) grün, .004" (0.10 mm) tan; eine .002" (0.05 mm) rote Shim ist standardmäßig eingesetzt. Edelstahl-Shim-Sets (drei .002" (0.05 mm)) für Edelstahlmodelle verfügbar.

Systeme (Standard-SKUs nach Luftstromlänge)

• 3" (76 mm) — Standard Air Knife nur: 2003 | Standard Air Knife Kit: 2203 | Deluxe Kit: 2203DX
• 6" (152 mm) — 2006 | 2206 | 2206DX
• 9" (229 mm) — 2009 | 2209 | 2209DX
• 12" (305 mm) — 2012 | 2212 | 2212DX
• 18" (457 mm) — 2018 | 2218 | 2218DX
• 24" (610 mm) — 2024 | 2224 | 2224DX
• 30" (762 mm) — 2030 | 2230 | 2230DX
• 36" (914 mm) — 2036 | 2236 | 2236DX
• 42" (1127 mm) — 2042 | 2242 | 2242DX
• 48" (1219 mm) — 2048 | 2248 | 2248DX

Technische Daten / Spezifikationen

• Luftverstärkungsverhältnis: 30:1 (gemessen bei 6" / 152 mm zum Ziel)
• Verfügbare Lagerlängen: 3" bis 48" (76 mm bis 1219 mm)
• Materialien: Aluminium (Flugzeugqualität) oder Edelstahl Typ 303
• Betriebstemperatur: Aluminium bis 180°F (82°C); Typ 303 bis 800°F (427°C)
• Keine beweglichen Teile; Druckluftanschlüsse an beiden Enden
• Austrittsfuge einstellbar per Shim für variable Kraft und Volumen
• Typische Leistung (12" Standard Air Knife mit .002" (0.05 mm) Shim):
• Bei 20 PSIG (1.4 BAR) — Luftverbrauch pro Zoll: 1.3 SCFM (37 SLPM); Geschwindigkeit @ 6" vom Ziel: 4,000 FPM (20.3 m/s); Schalldruck @ 3' (914 mm): 65 dBA; Kraft pro Zoll @ 6": 0.45 oz (13 g)
• Bei 40 PSIG (2.8 BAR) — Luftverbrauch pro Zoll: 2.0 SCFM (57 SLPM); Geschwindigkeit: 5,800 FPM (29.5 m/s); Schalldruck: 74 dBA; Kraft pro Zoll: 1.1 oz (31 g)
• Bei 60 PSIG (4.1 BAR) — Luftverbrauch pro Zoll: 2.7 SCFM (76 SLPM); Geschwindigkeit: 8,500 FPM (43.2 m/s); Schalldruck: 80 dBA; Kraft pro Zoll: 2.0 oz (57 g)
• Bei 80 PSIG (5.5 BAR) — Luftverbrauch pro Zoll: 3.4 SCFM (96 SLPM); Geschwindigkeit: 11,000 FPM (55.9 m/s); Schalldruck: 83 dBA; Kraft pro Zoll: 2.7 oz (77 g)
• Bei 100 PSIG (6.9 BAR) — Luftverbrauch pro Zoll: 4.1 SCFM (116 SLPM); Geschwindigkeit: 13,000 FPM (66.0 m/s); Schalldruck: 86 dBA; Kraft pro Zoll: 3.3 oz (94 g)
• Installierte / enthaltene Optionen (konfigurierbar): Shim-Set, Filterabscheider, Druckregler mit Kupplung; Deluxe-Kits können EFC elektronische Durchflussregelung und Universal-Montagesystem enthalten.
• Modell / SKU auf der Seite: P2003 (Produkt-/Konfigurationskennzeichen)
