Schutz-Luftmesser 110012

ReinigungBlasTrocknung

Übersicht

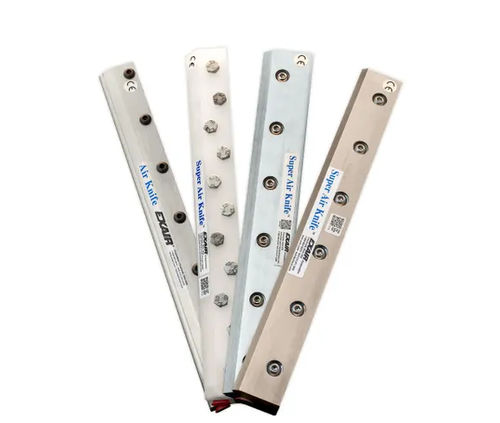

Das Super Air Knife™ von EXAIR erzeugt über die gesamte Länge ein gleichmäßiges, laminare Luftblatt. Entwickelt zur Minimierung des Druckluftverbrauchs durch Einarbeitung von Umgebungsluft im Verhältnis von etwa 40:1, bietet es effektives Abblasen, Trocknen und Luftvorhang-Funktionen bei geringerem Geräuschpegel als herkömmliche Blasgeräte. Vorrätig in mehreren Materialien und Längen bis 108 in (2743 mm).

Anwendungen

• Teile trocknen nach Waschvorgang
• Blechreinigung in Warm-/Kaltwalzwerken
• Förderbandreinigung
• Teile- oder Komponenten-Kühlung
• Bahnen (web) Trocknung oder Reinigung
• Umwelttrennung / Luftvorhänge
• Abblasen vor dem Lackieren
• Beutelöffnungs- und Füllvorgänge
• Abfallentfernung in Konvertierprozessen

Vorteile

• Geräuscharmer Betrieb (typ. 69 dBA in vielen Anwendungen)
• Geringer Druckluftverbrauch durch ~40:1 Luftverstärkung
• Gleichmäßiger Luftstrom über die gesamte Länge
• Einstellbare Kraft und Durchfluss durch Auswahl der Shims
• Keine beweglichen Teile (wartungsfrei)
• Druckluftanschlüsse an beiden Enden und unten für einfache Montage
• Kompakte Bauweise und versenkte Befestigungselemente zur vereinfachten Installation
• Vorratslängen bis 108 in (2743 mm); unbegrenzte Anlagenlängen durch Kupplung

Materialien

• Aluminium — luftfahrttaugliches Aluminium mit Kunststoffshim; geeignet für allgemeine Anwendungen, bei denen Korrosion/Kontamination kein Faktor ist; Edelstahlschrauben in feuchten Bereichen; Temperaturgrenze bis 180°F (82°C).
• Typ 303 Edelstahl — gängiger Werkstoff mit guter Festigkeit; geeignet für schwach korrosive Umgebungen; Temperatur bis 800°F (427°C).
• Typ 316 Edelstahl — verbesserte Korrosionsbeständigkeit und Festigkeit; geeignet für Lebensmittel-, Pharma- und chirurgische Fertigung; Temperatur bis 800°F (427°C).
• PVDF (Polyvinylidenfluorid) — hervorragende chemische Beständigkeit (anorganische Chemikalien, Lösungsmittel, Säuren); verwendet PTFE-Shims und korrosionsbeständige Beschläge; geeignet für Galvanik, Solarzellen, Lithium-Ionen-Batterien, Säure/Ätzkraft-Transfer, Lösungsmittelrückgewinnung, Halbleiter und Medizinprodukte; Temperatur bis 275°F (135°C).

Modelle / Kits (Zusammenfassung)
Super Air Knives sind als Einzelmesser, Varianten mit Montagesets/Plumbing Kits, Kits (Shim-Set, Filterabscheider, Druckregler), Kits mit installierter Plumbing und Deluxe-Kits (EFC, Montagesystem, Shim-Set, Filter, Regler) erhältlich. Verfügbare Luftstromlängen und Beispiel-Artikelnummern reichen von 3" (76 mm) bis 108" (2743 mm) in Aluminium-, 303SS-, 316SS- und PVDF-Ausführungen sowie entsprechenden Deluxe- und Plumbing-Kit-Nummern.

Zubehör (Beispiele)

• Universal Air Knife Montagesystem (Modell 9060) — schwenkbares Montagesystem aus Edelstahl (empfohlene Menge abhängig von Messerlänge)
• Air Knife Plumbing Kits — Zulaufleitungen, Fittings und Manometer (installierte Kits für Messer ab 24")
• Kupplungs‑Bügelkits — zum Verbinden zweier Super Air Knives für längere, unterbrechungsfreie Luftbahn
• Shim‑Sätze — Kunststoff-, Edelstahl‑ oder PTFE‑Shims zur Einstellung des Spalts, der Kraft und des Durchflusses

Systeme / Kit‑Typen

• Super Air Knife nur
• Super Air Knife mit Plumbing Kit (installiert)
• Super Air Knife Kit (inkl. Shim‑Set, Filterabscheider und Druckregler)
• Super Air Knife Kit mit Plumbing Kit (installiert)
• Deluxe Super Air Knife Kit (inkl. EFC elektronische Durchflussregelung, Montagesystem, Shim‑Set, Filterabscheider und Druckregler)

Leistung (repräsentative Daten für 12" Super Air Knife mit .002" Shim)
Druckversorgung (PSIG / BAR) | Luftverbrauch pro Zoll (SCFM / SLPM) | Geschwindigkeit @ 6" (FPM / m/s) | Schallpegel @ 3' (dBA) | Kraft pro Zoll @ 6" (oz / g)
20 PSIG / 1.4 BAR | 1.1 SCFM / 31 SLPM | 5,000 FPM / 25.4 m/s | 57 dBA | 0.6 oz / 17 g
40 PSIG / 2.8 BAR | 1.7 SCFM / 48 SLPM | 7,000 FPM / 35.6 m/s | 61 dBA | 1.1 oz / 31 g
60 PSIG / 4.1 BAR | 2.3 SCFM / 65 SLPM | 9,600 FPM / 48.8 m/s | 65 dBA | 1.8 oz / 51 g
80 PSIG / 5.5 BAR | 2.9 SCFM / 82 SLPM | 11,800 FPM / 59.9 m/s | 69 dBA | 2.5 oz / 71 g
100 PSIG / 6.9 BAR | 3.5 SCFM / 99 SLPM | 13,500 FPM / 68.5 m/s | 72 dBA | 3.2 oz / 91 g

Funktionsweise
Die Druckluft strömt in das Plenum und wird durch eine präzise geschlitzte Öffnung geführt. Der Primärluftstrom folgt einer flachen Fläche und bildet ein gleichmäßiges, laminare Luftblatt, das Umgebungsluft in etwa 40:1 einbezieht und so ein kraftvolles Luftfeld mit minimiertem Geschwindigkeitsverlust erzeugt.

Technische Daten

• Luftverstärkung: ca. 40:1
• Vorratslängen: 3" bis 108" (76 mm bis 2743 mm); unbegrenzte Systemlängen durch Kupplung
• Materialien: Aluminium, Type 303 SS, Type 316 SS, PVDF
• Typischer Schallpegel: ~69 dBA (anwendungsabhängig)
• Shim‑Einstellung: werkseitig installierte .002" Shim; zusätzliche Shims (.001", .002", .003", .004" usw.) verfügbar
• Verfügbare Kit‑Optionen: Plumbing Kits, Filter/Separator + Regler Kits, Deluxe Kits inkl. EFC und Montagesystem
• Betriebstemperatur‑Grenzwerte (ca.): Aluminium bis 180°F (82°C); 303/316 SS bis 800°F (427°C); PVDF bis 275°F (135°C)
• Beispielpreis auf der Seite: 282 (USD) — Preis für einen spezifisch konfigurierbaren Artikel; Endpreis abhängig von gewählten Optionen
