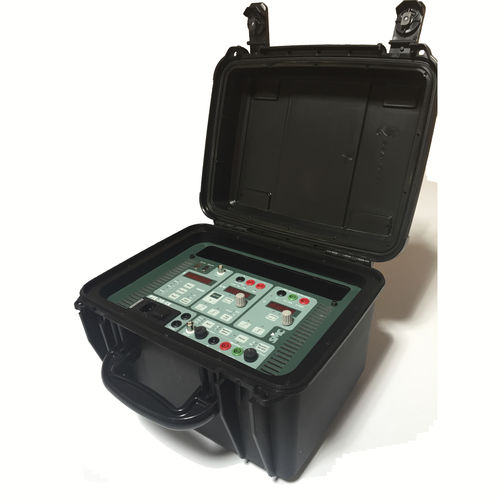

Stromprüfgerät PTE-50-CE

Spannungmanuellfür Schutzrelais

Einphasen-Relais-Prüfstand bis 50A oder 150V AC Das kleine, leichte PTE-50-CE ist das ideale Gerät zur Prüfung von Überstrom- und Über-/Unterspannungsschutzrelais und vielen anderen Anwendungen. Beschreibung Der reversible 100-VA-Verstärker kann bis zu 50A oder 150V mit hervorragender Stabilität einspeisen, verzerrungsfrei und vollständig vom Netz getrennt. Die Wellenform wird elektronisch synthetisiert und kann Oberwellen vom 1. bis 7. der Versorgungsfrequenz erzeugen. Zur Aufrechterhaltung der 100VA-Leistung über die gesamte Einstellskala stehen verschiedene Leistungsbereiche zur Verfügung. Das System verfügt über einen automatischen Schutz gegen Überlastung und Überhitzung. Dieses Gerät ist extrem einfach zu bedienen. Sie stellen einfach die Testwerte (Strom, Spannung, Phasenwinkel, Frequenz) ein und aktivieren den Ausgang. Wenn der Betrieb des Relais erkannt wird, zeigt der Zeitmesser die Betriebszeit mit einer Auflösung von 1 ms an. Eine "Step"-Funktion ist ebenfalls verfügbar, um das Relais über zwei Werte ungleich Null zu testen, nämlich Strom, Spannung oder Phasenwinkel. Obwohl der PTE-50-CE für schnelle, effiziente Feldtests konzipiert wurde, kann er auch von einem externen Computer mit optional erhältlicher Testsoftware gesteuert werden, die für Routinetests und die automatische Berichterstellung konzipiert wurde. ANWENDUNGEN Überstromrelais Über-/Unterspannungsrelais Leistungsfaktor-Relais Bodenschutz Wiedereinschaltrelais
