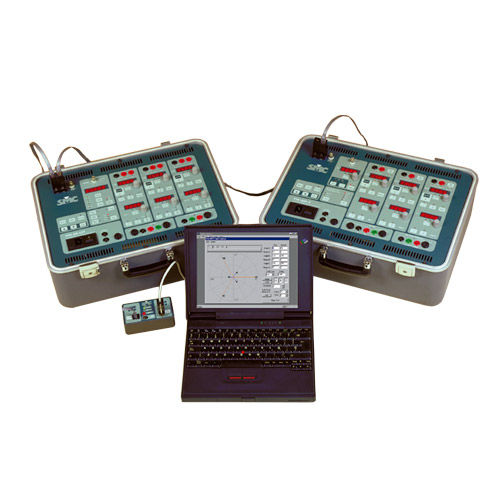

Tragbares Testsystem TRES

kompaktautomatischfür Dreiphasenrelay

Das TRES ist ein umfassendes, tragbares dreiphasiges Prüfsystem, das alle Arten von elektromechanischen und digitalen Schutzrelais prüfen kann. Beschreibung Mit hohen Ausgangsleistungen in einem extrem kompakten und robusten System verfügt der TRES über ein enormes Leistungsgewicht. Das Design beinhaltet die neueste digitale Mikroprozessor-Technologie, um unschlagbare Ausgangseigenschaften in Bezug auf Leistung, Genauigkeit, geringe Verzerrung und Dynamik zu erreichen. Diese High-Tech-Lösung ermöglicht die Prüfung vieler verschiedener Funktionen, die für die Relaisprüfung erforderlich sind, ohne zusätzliches Zubehör. Das System besteht aus 2 unabhängigen Einheiten mit jeweils drei unabhängigen Ausgangskanälen. Jeder Ausgangskanal ist umschaltbar von Spannung auf Strom (in der Spannungseinheit) oder von Strom auf Spannung (in der Stromeinheit). Jeder Ausgang wird auf Amplitude und Phasenwinkel gesteuert und kann zu einer Master-Slave-koordinierten Sequenz mit simulierter Rampe und dynamischen Änderungen "verknüpft" werden. Alle Ausgangssignale werden digital erzeugt, verstärkt und intern von den IGM's (Intelligent Generator Modules) gesteuert, die die von der Frontplatte empfangenen Befehle interpretieren, um eine hochgenaue und stabile Ausgabe mit geringer Verzerrung zu erzeugen, die unabhängig von der Spannungsversorgung ist.
