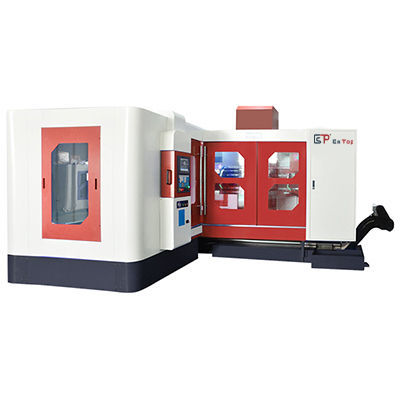

CNC-Tieflochbohrmaschine DH-1816

horizontal3-AchsTiefloch

Produktübersicht
DH-1816 horizontale CNC-Tieflochbohrmaschine für Tieflochbohren, Bohrbereich Ø2–38 mm (Option 50 mm) und maximale Bohrtiefe 1600 mm. Entwickelt für die Fertigung von Bauteilen mit axialer Genauigkeit und kontrollierter Kühlmittelzirkulation.

Standarddaten

• Modell: DH-1816
• Bohrdurchmesserbereich: Ø2–38 mm (Option bis 50 mm)
• Max. Bohrtiefe: 1600 mm
• Verfahrweg Tisch (X): 1800 mm
• Verfahrweg Säule (Y): 1200 mm
• Verfahrweg Spindelgehäuse (Z): 1600 mm
• Spindelkonus: OZ25
• Spindeldrehzahl max.: 8000 rpm
• Schnellgang (X/Y/Z): 7,5/7,5/7,5 m/min
• Spindelmotorleistung: 11/15 kW (Nenn/Max)
• X/Y/Z Vorschubmotoren: 5,5 / 3,6 / 2,3 kW
• Kühlölpumpenleistung: 5,5/7,5 kW
• Umwälzpumpenleistung: 3 kW
• Gesamtleistung Maschine: 45 kW
• Tischmaximalbelastung: 15000 kg
• Tischgröße: 1700 × 1000 mm
• Kühlzylinderkapazität: 630 L
• Kühlmitteldruck: 70 MPa; Durchfluss: 67 L/min
• Benötigter Platz: 5000 × 4300 mm; Max. Höhe: 2800 mm; Maschinengewicht: 16 t
• Bohrdurchmesser-Genauigkeit: IT8–IT11; Bohrungsrauheit: Ra ≤ 3,2 μm
• Achsablenkung: ≤0,45/1000 (S45#, φ10 mm)
• Positioniergenauigkeit: 0,025 mm; Repositionierung: 0,015 mm

Hauptkonfiguration

• NC-Steuerung: SYNTEC
• Spindel: HANYANG / OZ25
• Spindel-Frequenzumrichter: MK
• Spindel-Servomotor: MK
• X/Y/Z Servomotoren: Maxsine
• X/Y/Z Achsentreiber: Maxsine
• Umlaufzylinder: Acct.
• Winkelgewindetrieb: Nanjing GONGYI
• Lager: NSK
• Linearführungen: HIWIN / TBI
• Vollblech-Abdeckung: MTHY

Anwendungen und Vorteile

• Typische Anwendungen: Hydraulikzylinder, Wellen, Ventilkörper, Werkzeugkomponenten, Luftfahrt- und Automobilteile
• Dauerhafte Kühlmittelzirkulation und Hochdruckzufuhr unterstützen lange Tieflochzyklen und Späneabfuhr
• Hohe Tischtragfähigkeit (15 t) und kompakte Grundfläche für schwere Vorrichtungen und Fertigungslinien
• Positionier- und Wiederholgenauigkeit für Serienfertigung und Instandhaltung
• Spindel- und Antriebskonfiguration erleichtern die Integration in automatisierte Abläufe
