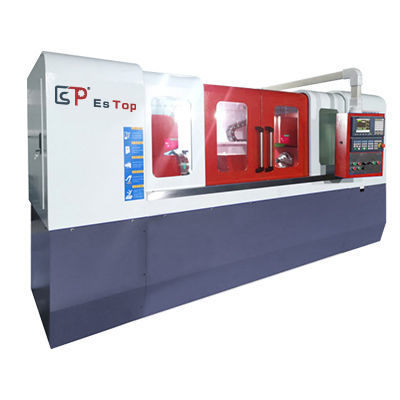

CNC-Tieflochbohrmaschine GD-1000NC

horizontalTieflochHochpräzision

Übersicht
Der GD-1000NC ist eine CNC-Gun-Drilling-Maschine für Rundstangen zur horizontalen Tieflochbearbeitung. Sie gehört zur Produktlinie ES-TOP CNC und ermöglicht automatische Tieflochbohrungen für Bauteile wie Hydraulikkomponenten, Automotive-Wellen, Formkerne und Öl- und Gasbauteile.

Modelle und technische Tabelle
AXIS-500 | Bearbeitungsdurchmesser (mm): 3-30 | Bearbeitungstiefe (mm): 500 | Spann-Außendurchmesser (mm): 80 | Spindeldrehzahl (U/min): 8000 | Spindelmotor (kW): 7.5 | Gesamtleistung Maschine (kW): 23 | Maschinengewicht (kg): 4000 | Maschinenfläche (mm): 3200x1500x1900
AXIS-800 | Bearbeitungsdurchmesser (mm): 3-30 | Bearbeitungstiefe (mm): 800 | Spann-Außendurchmesser (mm): 80 | Spindeldrehzahl (U/min): 8000 | Spindelmotor (kW): 7.5 | Gesamtleistung Maschine (kW): 26 | Maschinengewicht (kg): 4500 | Maschinenfläche (mm): 3200x1500x1900
AXIS-1000 | Bearbeitungsdurchmesser (mm): 3-40 | Bearbeitungstiefe (mm): 1000 | Spann-Außendurchmesser (mm): 100 | Spindeldrehzahl (U/min): 8000 | Spindelmotor (kW): 11 | Gesamtleistung Maschine (kW): 28 | Maschinengewicht (kg): 5200 | Maschinenfläche (mm): 4200x1500x1900
AXIS-1500 | Bearbeitungsdurchmesser (mm): 3-40 | Bearbeitungstiefe (mm): 1500 | Spann-Außendurchmesser (mm): 100 | Spindeldrehzahl (U/min): 8000 | Spindelmotor (kW): 11 | Gesamtleistung Maschine (kW): 28 | Maschinengewicht (kg): 5800 | Maschinenfläche (mm): 4200x1500x1900

Tags

• tief
• loch
• bohren

Technische Daten

• Produktmodellname: GD-1000NC
• Typ: Gun-Drilling-Maschine für Rundstangen; horizontales Tieflochbohren; CNC
• Typische Spindeldrehzahl: bis zu 8000 U/min (aufgeführte Modelle)
• Bearbeitungsdurchmesser: 3–30 mm bis 3–40 mm je nach Modell
• Bearbeitungstiefe: 500, 800, 1000, 1500 mm (modellabhängig)
• Spindelmotorleistung: 7.5 kW — 11 kW (Beispiele)
• Vorschubmotor: AC 2.3 kW oder AC-Servo Varianten (2.3 kW / 3.0 kW)
• Hochdruck-Ölpumpenmotor: 5.5 kW (bei den Modellen angegeben)
• Schnittdruckpumpe: 100 kg/cm3 (wo angegeben)
• Fördermenge gepumptes Öl: Beispiele 6–60, 6–80, 6–100 L/min
• Filtrationsgenauigkeit Kühlschmierstoff: 15 µ
• Gesamtmaschinenleistung: Beispiele 23 kW, 26 kW, 28 kW
• Lagerbehältervolumen: 600 (Einheit auf Quellseite angegeben: KG)
• Maschinengewicht: ca. 4000–5800 kg je nach Modell
• Maschinenfläche: bis zu 4200x1500x1900 mm
