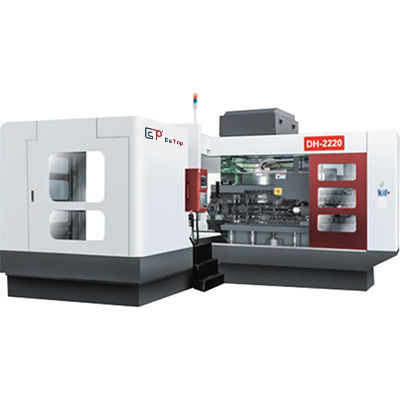

CNC-Tieflochbohrmaschine DH-2220DC

horizontal3-AchsTiefloch

Übersicht
Die DH-2220DC ist eine horizontale CNC-Tieflochbohrmaschine für Gun Drilling und kombinierte Fräs-/Bohrprozesse. Standard-Bohrbereich Ø2–38 mm (optional bis Ø50 mm), maximale Bohrtiefe 2000 mm und Fräskapazität 2000 × 2000 mm.

Hauptspezifikationen

• Modell: DH-2220DC
• Bohrdurchmesser: Ø2–38 mm (Option Ø50 mm)
• Max. Bohrtiefe: 2000 mm
• Fräskapazität: 2000 × 2000 mm
• Max. Fräser-Ø: 160 mm
• Tischgröße: 1400 × 1500 mm
• Max. Traglast: 21 000 kg
• Platzbedarf: 7300 × 8000 mm
• Maschinengewicht: 22 t

Verfahrwege und Achsen

• X (Tisch L/R): 2200 mm
• Y (Säule Auf/Ab): 1000 mm
• Z (Spindel Vor/Zurück): 2000 mm
• Schnellvorschub X/Y/Z: 7,5 / 7,5 / 7,5 m/min

Spindel und Antrieb

• Spindelkonus: OZ25 (Option BT50)
• Spindelübertragung: Riemen
• Spindeldrehzahl max.: 6000 U/min (Option 4000 U/min)
• Spindelmotordauer/Max.: 11 / 15 kW
• Fräskopfleistung: 15 kW

Leistung & Pumpen

• Kühlölpumpenleistung: 5,5 / 7,5 kW
• Zirkulationspumpe Leistung: 3 kW
• Gesamtleistung Maschine: 43 kW

Tisch & Kühlung

• Tisch / Drehtisch: 1400 × 1500 mm
• Max. Beladung: 21 000 kg
• Zylinderkapazität Kühlsystem: 630 L
• Kühlmitteldruck: 70 MPa
• Kühlmittelvolumenstrom: 67 L/min

Genauigkeit & Toleranzen

• Bohrdurchmesser-Genauigkeit: IT8–IT11
• Bohrungsoberflächenrauheit: Ra ≤ 3,2 μm
• Achsablenkung: ≤ 0,45/1000 (S45#, Ø10 mm)
• Positioniergenauigkeit: 0,025 mm
• Repositioniergenauigkeit: 0,015 mm

Hauptkonfiguration und Optionen

• NC-Steuerung: SYNTEC
• Spindel: HANYANG / OZ25
• Spindelumrichter & -motor: MK
• X/Y/Z Servos und Treiber: Maxsine
• Kugelumlaufspindel: Nanjing GONGYI
• Lager: NSK
• Linearführungen: HIWIN / TBI
• Optionen: Bohr-Ø50 mm, Spindeldrehzahlvarianten, kundenspezifische Spannvorrichtungen

Typische Anwendungen

• Automobilkomponenten (Nockenwellen, Kurbelwellen)
• Hydraulikzylinder und Ventilkörper
• Bauteile für Öl & Gas
• Luft- und Raumfahrt sowie Verteidigungsbauteile
• Schwermaschinenbau und Werkzeugfertigung

Bestellung und Service
Für Angebote, Lieferzeiten, Installation, Inbetriebnahme und Schulung kontaktieren Sie den Vertrieb. Geben Sie Bohrdurchmesser, Werkstoff und Losgröße an, um ein angepasstes Angebot zu erhalten.
