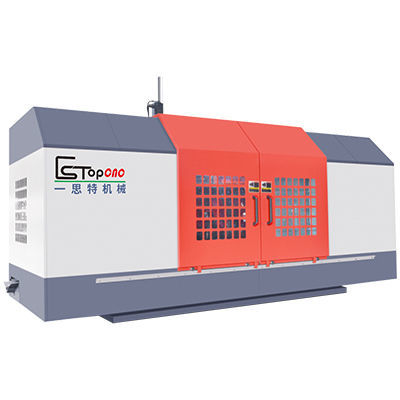

3-Achs-Bearbeitungszentrum HMC-1712NC

horizontalTischgerätBT 50

Produkt
Horizontal-Bearbeitungszentrum ET-1712-NC (Handelsbezeichnung HMC-1712NC). Entwickelt für horizontales Fräsen und Serienbearbeitung großer Werkstücke.

Übersicht
Auf dieser Seite vorgestellte Modelle: ET-1712-NC und ET-2214-NC. Hersteller: ES-TOP CNC. Verfügbare Spindelübertragung: Riemen- oder Zahnradantrieb. Geeignet für Anwendungen mit hoher Tragfähigkeit und großen Bauteilen.

Technische Daten (Zusammenfassung)
Modell: ET-1712-NC | ET-2214-NC
Max. Verfahrweg (X/Y/Z) (mm): 1800/1200/500 | 2350/1400/650
Vertikaler Tischhub (W-Achse) (mm): 500 | 650
Arbeitstisch Größe (L×B) (mm): 1700×1100 | 2200×1400
Spindelmitte bis Tisch (mm): 50-1250 | 50-1450
Vertikaler Tischhub Größe (L×H) (mm): 1840×900 | 2340×1100
Fräskopf / Spindel:
Spindeldurchmesser (mm): 220 (geteilte Spindel)
Spindelleistung (kW): 30/37
Spindeldrehzahl (U/min): 0–3000 (Riemen) / 0–1800 (Zahnrad)
Spindelaufnahmen: BT-50
Antriebsleistungen Achsen (ca. kW): X 4 | 5; Y 4; Z 3
Gesamtleistung (ca. kW): 48 | 55
Max. Traglast: 8 Ton | 12 Ton
Gewicht (ca.): 23 Ton ±5% | 26 Ton ±5%
Abmessungen (L×B×H) (mm): 4950×3900×4150 | 6370×4400×3750
Optional: Spindelübertragung — Riemen- oder Zahnradantrieb

Tags / Schlüsselwörter
Horizontal-Bearbeitungszentrum / HMC-1712NC / ET-1712-NC / BT-50 / 30 kW / 37 kW / großer Tisch / hohe Tragfähigkeit

Technische Merkmale

• Modell: ET-1712-NC (Handelsbezeichnung HMC-1712NC)
• Max. Verfahrweg (X/Y/Z): 1800 / 1200 / 500 mm
• Vertikaler Tischhub (W-Achse): 500 mm
• Tischgröße (L×B): 1700 × 1100 mm
• Spindelmitte bis Tisch: 50–1250 mm
• Vertikaler Tischhub Größe (L×H): 1840 × 900 mm
• Vorschub X/Y/Z: X 10–7500 mm/min, Y 10–7500 mm/min, Z 10–4500 mm/min
• Spindeldurchmesser: 220 mm (geteilte Spindel)
• Spindelleistung: 30/37 kW
• Spindeldrehzahl: 0–3000 U/min (Riemen) oder 0–1800 U/min (Zahnrad)
• Spindelaufnahme: BT-50
• Antriebsleistung Achsen (ca.): X 4 kW, Y 4 kW, Z 3 kW
• Gesamtleistung (ca.): 48 kW
• Max. Traglast: 8 Ton
• Gewicht (ca.): 23 Ton ±5%
• Abmessungen (L×B×H): 4950 × 3900 × 4150 mm
• Optionale Spindelübertragung: Riemen- oder Zahnradantrieb
