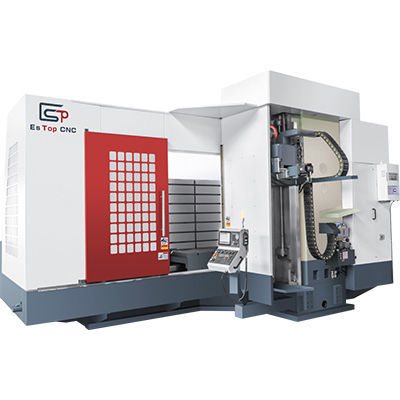

3-Achs-Bearbeitungszentrum HMC-2516NC

horizontalBT 50Fräs

Produktübersicht
Das ES-TOP HMC-2516NC ist ein horizontales Bearbeitungszentrum für Schruppfräsen und die Bearbeitung großvolumiger Werkstücke. Ausgestattet mit einer BT50-Spindel (30 kW), einer großen Tischfläche von 2500 × 1400 mm und einer maximalen Tragfähigkeit von 12.000 kg, geeignet für industrielle Anwendungen.

Technische Daten (Übersicht)

• Modell: HMC-2516NC
• Verfahrwege drei Achsen (X/Y/Z): 2500 / 1600 / 550 mm
• Spindelzentrum bis Säulenführung: 0–1600 mm
• Spanvolumen: 800 cm³/min
• Tischgröße: 2500 × 1400 mm
• Max. Traglast: 12.000 kg
• Spindeldrehzahl: 0–3000 U/min
• Spindelaufnahme: BT50-φ220
• Spindelmotor: 30 kW
• Steuerung: Mitsubishi M80

Hauptausstattung der Maschine

• Ein Horizontal-Bearbeitungszentrum (Modell HMC-2516NC) mit Mitsubishi M80-Steuerung

Standardzubehör / Artikel

• Handbediengerät — 1 Stk.
• Automatisches Schmierstoffsystem — 1 Stk.
• LED-Warnleuchte — 1 Stk.
• Spindelblasvorrichtung — 1 Stk.
• Luftvorhangschutz — 1 Stk.
• Taschenlampe — 1 Stk.
• Beigefügtes Zubehör — 1 Satz
• Beigefügtes technisches Abkommen — 1 Satz

Detaillierte Spezifikationen

• Modell: HMC-2516NC
• Verfahrwege drei Achsen (X/Y/Z): 2500 mm / 1600 mm / 550 mm
• Spindelzentrum bis Säulenführung: 0–1600 mm
• Spanvolumen: 800 cm³/min
• Tischgröße: 2500 × 1400 mm
• Max. Traglast: 12.000 kg
• Spindeldrehzahl: 0–3000 U/min
• Spindelaufnahme: BT50-φ220
• Spindelmotor: 30 kW
• Schnellvorschub (X/Y/Z): 6 / 6 / 6 m/min
• Schnellschnittvorschub (X/Y/Z): 5 / 5 / 5 m/min
• Positioniergenauigkeit: 0,02 mm
• Wiederholgenauigkeit: 0,015 mm
• Schmieröltankvolumen: 4 L
• Maschinenmaße: 7500 × 4800 × 4300 mm
• Maschinengewicht: 32.000 kg
• Steuerung: Mitsubishi M80
