3-Achs-Bearbeitungszentrum HMC-2214NC
horizontalBT 50Fräs

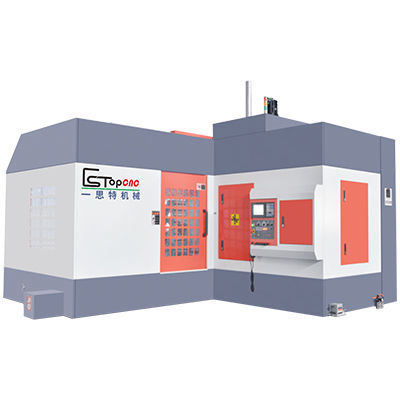

3-Achs-Bearbeitungszentrum - HMC-2214NC - ESTOPCNC - horizontal / BT 50 / Fräs
3-Achs-Bearbeitungszentrum - HMC-2214NC - ESTOPCNC - horizontal / BT 50 / Fräs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
horizontal
Spindelnase
BT 50
Zuatzfunktion
Fräs
Anwendungsbereich
für große Werkstücke
X-Hub

2.350 mm
(92,52 in)

Y-Hub

1.400 mm
(55,12 in)

Z-Hub

650 mm
(25,59 in)

Rotationsgeschwindigkeit

Max: 3.000 rpm
(18.850 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Leistung

30 kW, 37 kW
(40,79 hp, 50,31 hp)

Maximale Tischlast

12.000 kg
(26.455 lb)

Gesamtgewicht

26 t
(28,66 us ton)

Gesamtlänge

6.370 mm
(250,8 in)

Gesamtbreite

4.400 mm
(173,2 in)

Gesamthöhe

3.570 mm
(140,6 in)

Beschreibung

Produkt
Horizontal-Bearbeitungszentrum HMC-2214NC für großformatige Werkstücke und Bearbeitungen mit hoher Belastung. Wichtige Merkmale: Tisch 2200×1400 mm, vertikaler Tischhub 650 mm und wählbare Spindelübertragung (Riemen oder Getriebe).

Technische Parameter (Vergleich)
  • Modell: ET-1712-NC | ET-2214-NC
  • Max. Verfahrweg (X/Y/Z) (mm): 1800/1200/500 | 2350/1400/650
  • Vertikaler Tischhub (Achs W) (mm): 500 | 650
  • Tischgröße (L×B) (mm): 1700×1100 | 2200×1400
  • Spindelmitte bis Tisch (mm): 50–1250 | 50–1450
  • Vertikaler Hub Größe (L×H) (mm): 1840×900 | 2340×1100
  • Vorschubgeschwindigkeit X/Y/Z (mm/min): 10–7500 / 10–7500 / 10–4500
  • Spindeldurchmesser (mm): 220 (geteilt) | 220 (geteilt)
  • Spindelleistung (kW): 30/37 | 30/37
  • Spindeldrehzahl (U/min): 0–3000 (Riemen) / 0–1800 (Getriebe) | 0–3000 (Riemen) / 0–1800 (Getriebe)
  • Spindelaufnahme: BT-50
  • Ungefähr Antriebsleistung Achsen (kW): X 4 | 5, Y 4, Z 3
  • Gesamtleistung (kW): 48 | 55
  • Max. Tragfähigkeit (t): 8 | 12
  • Gewicht (t) ±5%: 23 | 26
  • Gesamtmaße (L×B×H) (mm): 4950×3900×4150 | 6370×4400×3750
  • Optional: Spindelübertragungsart wählbar (Riemen oder Getriebe)


Technische Daten
  • Modellbezeichnung in der Übersicht: HMC-2214NC
  • Max. Verfahrweg (X/Y/Z): 2350/1400/650 mm (ET-2214-NC)
  • Vertikaler Tischhub (Achs W): 650 mm
  • Tischgröße (L×B): 2200×1400 mm
  • Spindelmitte bis Tisch: 50–1450 mm
  • Vertikaler Hub Größe (L×H): 2340×1100 mm
  • Vorschubgeschwindigkeiten: X/Y = 10–7500 mm/min, Z = 10–4500 mm/min
  • Spindeldurchmesser: 220 mm (geteilt)
  • Spindelleistung: 30/37 kW
  • Spindeldrehzahl: 0–3000 U/min (Riemen) oder 0–1800 U/min (Getriebe)
  • Spindelaufnahme: BT-50
  • Ungefähr Antriebsleistung: X ≈ 5 kW, Y ≈ 4 kW, Z ≈ 3 kW
  • Gesamtleistung: ≈ 55 kW
  • Max. Tragfähigkeit: 12 Ton
  • Gewicht: ≈ 26 Ton (±5%)
  • Gesamtmaße (L×B×H): 6370×4400×3750 mm
  • Optional: Spindelübertragungsart wählbar (Riemen oder Getriebe)
