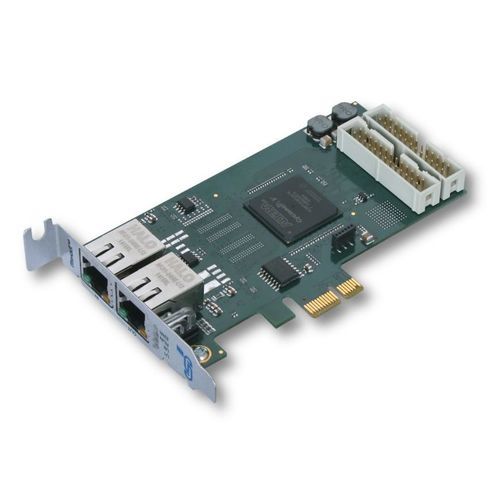

PCI-Express-Schnittstellenkarte ECS-PCIe/FPGA

FPGAEthernetEtherCAT

EtherCAT-Slave-Schnittstelle für PCI Express • Erweitern Sie Ihr PCI Express System mit EtherCAT-Slave (ECS)-Funktionen • Der Speicherbereich des EtherCAT Slave Controllers wird direkt im PCI Express- Adressraum abgebildet. Einfache Konfiguration und schnelle Applikationsentwicklung • Einfache Konfiguration mit dem esd EtherCAT Master oder anderen EtherCAT Mastern • Beispiel eines EtherCAT Slave Information Files (ESI-Datei in XML-Format) inklusive • esd EtherCAT Slave API-Bibliothek und Beispiel-Code für den schnellen Einstieg in die Anwendungsentwicklung gehören zum Lieferumfang Bus-Master-Unterstützung • Das FPGA unterstützt Bus-Master-DMA, um die CPU vom Kopieren der Process-Image- Ausgangsdaten in den Host-Speicher zu entlasten. Diese Funktion wird durch den esd EtherCAT Slave Stack genutzt. Kundenspezifische Anpassung auf Nachfrage • 20 der 36 LVTTL I/Os können als 10 I/Os mit 2.5 V-Level LVDS konfiguriert werden • Weitere kundenspezifische Optionen auf Nachfrage erhältlich
