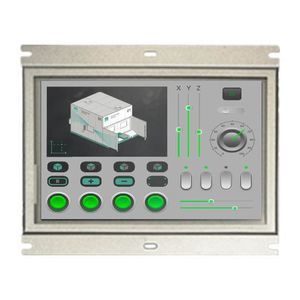

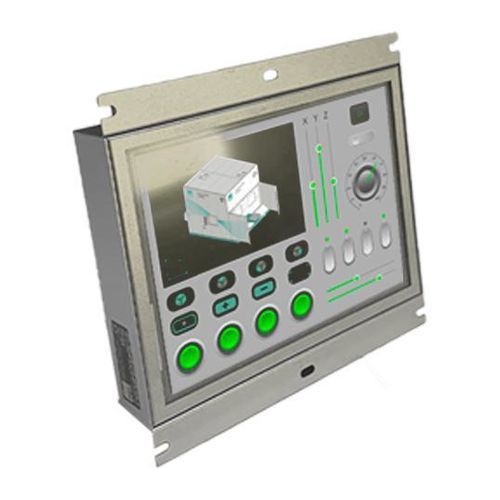

HMI mit kapazitivem Touchscreen

open frame1024 x 600ARM® Cortex®-A55 Quad-core

Produktübersicht
Embedded Web-HMI im Open-Frame-Design zur Integration in Bedienpanels und OEM-Anwendungen. Die Elektronik ist direkt auf der Rückseite des 7" TFT-Displays (1024 x 600) montiert und im mechanischen Rahmen befestigt, um die Integration in vorhandene Gehäuse und Schaltschränke zu erleichtern. System basiert auf Linux Debian 11 mit Kreo HMI Control panel und Chromium zur Darstellung von Anwendungen.

Hauptmerkmale

• Display: 7" TFT, 1024 x 600, 16M Farben, LED-Hintergrundbeleuchtung
• Touch: kapazitiver Touchscreen
• Prozessor: RK35568 (Quad-core Cortex-A55)
• Speicher & Massenspeicher: 4 GB DDR4 RAM, 16 GB eMMC
• Konnektivität: 1×1Gb + 1×100Mb Ethernet, Wi‑Fi 2,4/5 GHz (Client), 1x RS232/RS485, 1x USB3.0 + 1x USB2.0
• Stromversorgung: 12–32 V DC, typischer Verbrauch 10 W
• Gehäuse/Blende: Aluminium; Open-Frame-Format zur Paneelmontage
• Betriebsbedingungen: 0 … +50 °C; Lagerung -20 … +60 °C; Luftfeuchtigkeit <90% ohne Kondensation

Anwendungen
Entwickelt für industrielle Automatisierung, Maschinenbedienfelder, Bedieneroberflächen und OEM-Integration, wenn ein kompaktes Web-HMI im Open-Frame-Format benötigt wird. Geeignet für Retrofit und kundenspezifische Gehäuse.

Installation & Wartung

• Open-Frame-Design ermöglicht einfache Montage in vorhandenen Paneelen oder kundenspezifischen Frontplatten
• Elektronikplatine an der Displayrückseite montiert für kompakte Bauweise
• Niedriger Verbrauch und industrieller Betriebstemperaturbereich erleichtern die Integration
• Software-Stack basierend auf Linux Debian 11 mit Chromium und Kreo HMI Control panel für schnelle Inbetriebnahme

Technische Daten

• Betriebssystem: Linux Debian 11
• Kreo HMI Control panel
• Anwendungssoftware: Chromium
• Displaygröße: 7" (1024 x 600)
• Display-Technologie: TFT
• Hintergrundbeleuchtung: LED
• Farben: 16M
• Touch-Technologie: kapazitiv
• Blende / Gehäuse: Aluminium
• Prozessor: RK35568 (Quad-core Cortex-A55)
• RAM: 4 GB DDR4
• Massenspeicher: 16 GB eMMC
• Ethernet: 1×1Gb + 1×100Mb
• WiFi: 2.4 / 5 GHz (Client-Modus)
• COM-Port: 1× RS232/RS485
• USB: 1× USB3.0 + 1× USB2.0
• Stromversorgung (Vdc): 12–32 V DC
• Verbrauch (W): 10 W
• Betriebstemperatur (°C): 0 … +50 °C
• Lagerungstemperatur (°C): -20 … +60 °C
• Feuchtigkeit: <90% (nicht kondensierend)
• Außenmaße (B/H/T) (mm): 200 x 110 x 28.35
• Gewicht (kg): 2 kg
