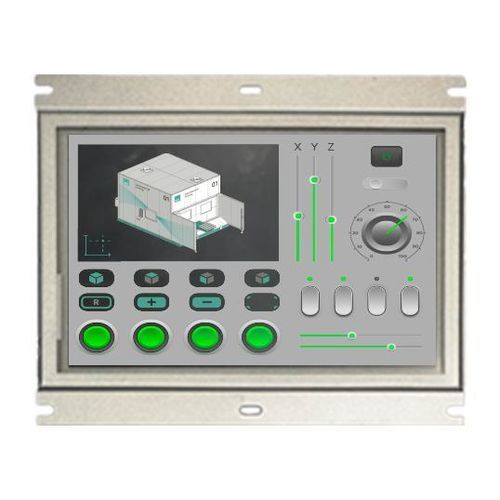

Panel-PC / mit resisitivem Touchscreen EW208

8"800 x 600Intel® Celeron J1900

Übersicht
Der Open-Frame Industrie-PC EW208 ist für die Integration in kundenspezifische Gehäuse und bestehende Schalttafeln konzipiert. Er bietet ein kompaktes 8-Zoll-Display mit auf der Rückseite montierter Elektronik für vereinfachte Installation.

Hauptmerkmale

• Open-Frame-Design: kein externes Gehäuse für direkte Integration in die Kundenkarpenterie.
• Rückseitig montierte Elektronik: Hauptplatine am LC-Panel befestigt für geringe Bauhöhe.
• Schnelle Installation: Frontseitiges Integrationssystem für zügige Montage in Schaltschränken oder Kiosken.
• Passive Kühlung: lüfterloser Betrieb, geeignet für staub‑ und geräuschempfindliche Umgebungen.
• Touch-Funktion: 4‑Draht resistiver Touchscreen, unterstützt Handschuhe und aktiven Stift.

Technische Daten

• Modell: EW208 (Open Frame 8")
• CPU: Intel J1900, 2 GHz
• Kühlung: passiv (lüfterlos)
• RAM: 8 GB DDR3
• Speicher: 64 GB SSD
• USB: 2 × USB 3.0, 2 × USB 2.0
• COM: 1 × RS232/485/422, 1 × RS232
• Ethernet: 2 × Intel I211 10/100/1000 Mbps
• Stromversorgung: 9–36 VDC
• Hauptplatinen-Verbrauch: 20 W
• Display-Auflösung: 800 × 600
• Display-Helligkeit: 400 nits
• Kontrastverhältnis: in der Quelle nicht angegeben (Seitenartefakt)
• Display-Leistung: 8 W
• Leistung im Leerlauf/Display: 0,5 W
• Touchscreen: 4‑Draht resistiv, Single‑Touch; gehärtetes Glas 2 mm; unterstützt Touch mit Handschuhen und aktivem Stift
• Betriebssysteme: Windows 10/11, Linux
• Betriebstemperatur: -10 °C bis 60 °C
• Umgebung: geeignet für Innen- und geschützte Außenanwendungen
• Schutzart: IP50 (Oberfläche)
• Material/Oberfläche: Aluminium mit Oxidations-Sandstrahlverfahren + hoch additive Blechverarbeitung
• Montage: Open-Frame-Installation
• Zertifizierungen: CE

Anwendungsbereiche

• Mensch‑Maschine‑Schnittstellen (HMI) und Bedienpanels zur Integration in Maschinen.
• Industrielle Kioske, Schaltschrank‑Displays und eingebettete Visualisierungssysteme mit kundenspezifischem Gehäusebedarf.
• Feldgeräte, die lüfterlosen Betrieb und Touch-Bedienung mit Handschuhen erfordern.

Konformität & Umgebung

• CE‑Zertifizierung.
• Betriebsbereich geeignet für Innen- und geschützte Außenbereiche; bei vollständiger Außenanwendung Gehäuseabdichtung prüfen.
• IP50 an der Oberfläche — spezifische Abdichtungsanforderungen bei der Integration beachten.
