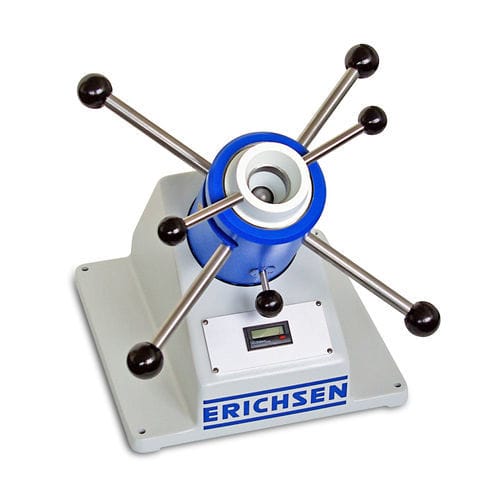

Mechanische Prüfmaschine Model 200

für Tiefziehprozessemanuellfür Blech

Bei der Lack- und Farbenprüfmaschine, Modell 200, handelt es sich um ein Tischgerät mit einem gusseisernen Maschinenkörper und einem Prüfzylinder.
Durchführbar mit dem Modell 200 ist die ERICHSEN-TIEFUNGSPROBE nach DIN ISO 1520, ISO 1520, BS 3900 : Part E4, NF T 30-019 und SIS 18 41 77 an lackierten Blechen und Bändern bis zu 1,25 mm Dicke und einer Breite von 70 - 90 mm bei einer Zugfestigkeit von 400 N/mm². Das lackierte oder mit einem Schutzüberzug versehene Probeblech wird mit einem kugelförmigen Stempel in eine Matrize gedrückt und dabei so weit gedehnt, bis der Lack- oder sonstige Überzug reißt oder abblättert. Die Eindringtiefe des Kugelstößels bei Beginn der Zerstörung ist das Maß für die Qualität der Lackierung oder des Überzuges, bezogen auf die Dehnfähigkeit und Haftfestigkeit.
Diese einfache, handbetriebene Prüfmaschine eignet sich besonders für die Qualitätsprüfung in kleineren Verarbeitungsbetrieben von Lacken, Farben, Kunststoffbeschichtungen sowie Emaillierungen.


Durchführung
Zur Durchführung des Tiefungsversuches wird das Probeblech mit der Prüffläche nach oben in den Durchbruch des Prüfzylinders eingelegt.
Durch eine Rechtsdrehung des Matrizenhalters wird das Probeblech festgespannt.
Mit dem Herausziehen des Kupplungshebels aus der Rasthülse und Rechtsdrehung des Prüfzylinders wird der Tiefungsvorgang eingeleitet.
Mit Beginn der Lackschichtzerstörung ist der Prüfvorgang beendet.
Der erzielte ERICHSEN-Tiefungswert kann direkt an dem digitalen Zählwerk abgelesen werden.
Die Feststellung bzw. Verfolgung der Rissbildung an dem verformten Anstrichfilm lässt sich während des gesamten Versuches von oben durch den Matrizenhalter gut beobachten.
Zur genauen visuellen Erfassung der eintretenden Lackbeschädigungen während der Prüfung empfiehlt sich die Verwendung eines Spezialmikroskops mit batteriebetriebener Beleuchtungsvorrichtung.
