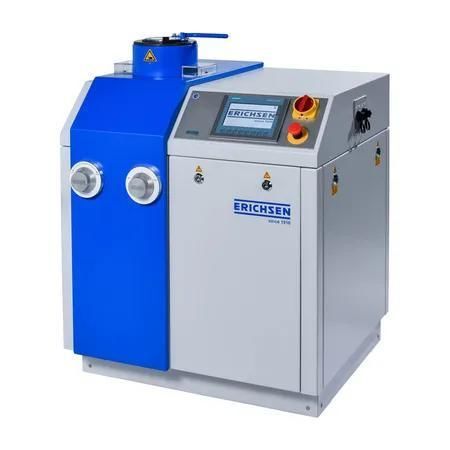

Multiparameter-Prüfmaschine Model 212

für TiefziehprozessevollautomatischPLC-gesteuert

Die vollautomatische elektrohydraulische Tiefungs- und Tiefziehprüfmaschine zur Bewertung der Verformbarkeit beschichteter Eisen- und NE‑Metalle.

Anwendung
Die Maschine ist für Erichsen-Tiefungen und Tiefzieh-Näpfchenprüfungen an beschichteten Blechwerkstoffen (z. B. Coil-Coatings, lackierte, kunststoffbeschichtete oder galvanisierte Materialien) ausgelegt. Geeignet für Blechdicken ca. 0,1 mm bis 3,0 mm (bezogen auf eine Zugfestigkeit von 400 N/mm²); die maximal ziehbare Dicke hängt von der Materialzugfestigkeit ab. Nachziehvorgänge (zweiter Tiefzug mit kleinerer Matrize/Punz) sind möglich; Kombinierbar mit dem Sickenprüfgerät Modell 227 zur Verschärfung von Beschichtungszerstörungstests.

Nutzen

• Senkung des Produktionsausschusses durch Überwachung der Beschichtungsductilität und Haftung in Produktion und In-Prozess-Kontrollen.
• Schnelle Eingangskontrolle und Sortierung von Material durch Erichsen- oder Tiefziehprüfungen ohne besondere Probenvorbereitung.
• Elektrohydraulischer Antrieb und robuste Konstruktion für verschleißarmen Betrieb, hohe Messgenauigkeit und geringen Wartungsaufwand.

Ausführung
Stabiles Stahlblechgehäuse mit integriertem Prüfaggregat (Prüfzylinder mit Arbeitskolben, Blechhalteplatte und Matrize). Alle Komponenten sind von außen gut zugänglich, Werkzeuge schnell wechselbar. Die Ablauffolge führt Blechabschnitt, Umformung und Auswurf der Näpfchen in einem automatischen Arbeitszyklus aus. Bedienelemente sind ergonomisch am Bedienfeld angeordnet.

Lieferumfang

• Tiefungs- und Tiefziehprüfmaschine, Modell 212
• Prüfwerkzeug nach DIN EN ISO 1520
• Betriebsanleitung
• Herstellerprüfzertifikat M

Normen

• DIN EN ISO 1520
• DIN EN 13523-6

Technische Daten

• Modell: Modell 212
• Bestellnummer: 01780431
• Antrieb: Elektrohydraulisch
• Prüfverfahren: Erichsen-Tiefung; Tiefziehprüfung
• Netzanschluss: 3L/N/PE AC 400 V 50 Hz, 2,2 kW
• Zugkraft (Ziehkraft), max.: 120 kN
• Ziehgeschwindigkeit: 770 mm/min
• Abmessungen (H x B x T) ca.: 1100 mm x 900 mm x 800 mm
• Gewicht, netto ca.: 470 kg
• Stanzkraft, max.: 200 kN
• Blechhaltekraft, max.: 45 kN
• Blechhalteweg, ca.: 35 mm
• Ziehstempelweg, ca.: 60 mm
• Blecheinschub, max. Breite: 110 mm
