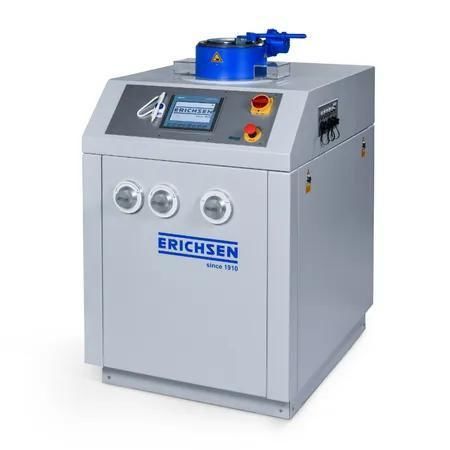

Multiparameter-Prüfmaschine Model 242-Basic

für TiefziehprozessevollautomatischPLC-gesteuert

Model 242-Basic ist eine vollautomatische elektrohydraulische Tiefungs- und Tiefziehprüfmaschine zur Bestimmung der Verformbarkeit beschichteter Eisen- und NE-Metalle mit einer maximalen Ziehkraft von 200 kN.

Beschreibung
Die Maschine ist ausgelegt für Prüfungen an Coil-Coatings, lackierten, kunststoffbeschichteten oder galvanisierten Werkstoffen. Sie verfügt über digitale Anzeigen für Ziehkraft, Blechhaltekraft und Ziehstempelweg. Geeignet für Routineprüfungen in der Qualitätssicherung sowie für F&E-Untersuchungen mit Möglichkeiten zur Verschärfung der Prüfbedingungen (z. B. Nachzugsverfahren, Sickenprüfungen).

Anwendung
Modell 242-Basic führt Erichsen-Tiefungen und Tiefzieh-Näpfchenprüfungen durch, um sicherzustellen, dass Oberflächenbeschichtungen bei dreidimensionalen Verformungen (wie beim Thermoformen und Tiefziehen) nicht beschädigt werden. Geeignet für Blechdicken von 0,2 mm bis 4,0 mm (bezogen auf eine Zugfestigkeit von 400 N/mm²; zulässige maximale Dicke ist für höhere/niedrigere Festigkeiten anzupassen).

Nutzen

• Senkung der Ausschussraten durch kontinuierliche Überwachung der Beschichtungsqualität in Fertigung und Prozesskontrolle.
• Schnelle Eingangsprüfung und Sortierung von Materialien mittels Erichsen-Tiefung oder Tiefzieh-Näpfchen ohne aufwendige Probenvorbereitung.
• Elektrohydraulischer Aufbau für verschleißarmen Betrieb, hohe Messgenauigkeit sowie geringe Wartungs- und Betriebskosten.

Lieferumfang

• Tiefungs- und Tiefziehprüfmaschine, Modell 242-Basic
• Betriebsanleitung
• Herstellerprüfzertifikat M

Normen

• DIN EN ISO 1520
• DIN EN 13523-6

Charakteristiken / Spezifikationen technischer Daten

• Antrieb: Elektro-hydraulisch
• Prüfarten: Erichsen-Tiefung und Tiefziehprüfung
• Netzanschluss: 400 V, 3~, 50 Hz
• Zugkraft (max.): 200 kN
• Ziehgeschwindigkeit: bis zu 800 mm/min (typisch ca. 500 mm/min)
• Blechhaltekraft: 0,5 - 30 kN und 10 - 100 kN (zwei Bereiche)
• Antriebsleistung (ca.): 3,0 kW
• Stanzkraft, max.: 265 kN
• Blechhalteweg (ca.): 38 mm
• Ziehstempelweg (ca.): 80 mm
• Blecheinschub, max. Breite: 125 mm
• Abmessungen (H x B x T) ca.: 1320 mm x 810 mm x 1100 mm
• Gewicht, netto (ca.): 600 kg
• Zusatzfunktionen: digitale Anzeigen für Kräfte und Wege; leichter Zugang zum integrierten Prüfaggregat für schnelle Werkzeugwechsel; Ein-Gang-Ablauf für Stanzen, Ziehen und Ausstoßen des Näpfchens
