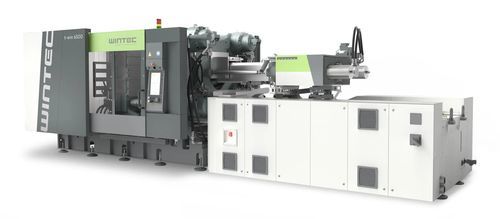

Horizontale Spritzgießmaschine t-win

servohydraulischfür schnelllaufende AnwendungenZwei-Platten

Übersicht
Die WINTEC t‑win ist eine wirtschaftliche Zwei‑Platten‑Spritzgießmaschine mit servo‑hydraulischem Antrieb, ausgelegt für near‑standard Hochvolumenfertigung. Sie bietet eine kompakte Bauweise, energieeffizienten Betrieb und hohe Verfügbarkeit für ein breites Anwendungsspektrum — von Haushaltsartikeln bis zu Automobilteilen. Schließkräfte von ca. 4,500 kN bis 40,000 kN.

Hauptmerkmale

• Zwei‑Platten‑Schließeinheit für hohe Steifigkeit bei geringem Platzbedarf
• Präzise Linearführungen und synchronisierte Verriegelung für stabile Werkzeuglagerung
• Kurzhubdruckplatte und freiliegende Zugstangen für schnelle Werkzeugwechsel und vereinfachte Wartung
• Kompaktes Maschinendesign optimiert für platzsparende Fertigungszellen
• Servo‑hydraulisches (servowin) Antriebskonzept für energieeffizienten Hochdurchsatzbetrieb

Schließeinheit / mechanische Ausführung
Die Schließeinheit besteht aus zwei Platten mit präzisen Linearführungen und synchronisierter Verriegelung, die Stabilität bei schnellen Zyklen gewährleisten. Die Kurzhubdruckplatte und freiliegenden Zugstangen erleichtern Wartung und reduzieren Rüstzeiten.

Spritzeinheit & Antrieb
Leistungsfähige Spritzeinheiten in Kombination mit dem servowin Antrieb bieten ein ausgewogenes Verhältnis von Leistung und Flexibilität für verschiedene Schussgewichte und Zyklusanforderungen. Das kompakte Design unterstützt kurze Rüstzeiten und effiziente Produktion.

Steuerung und digitale Assistenz
Die intuitive Steuerungseinheit C3 bietet e‑move Funktionalität, digitale Assistenten und erweiterbare Prozessunterstützung zur Vereinfachung der Bedienung und für reproduzierbare Ergebnisse in der Serienfertigung.

Anwendungen — Beispiele

• Automobilteile: Serienfertigung von Innen/Außenbauteilen, geeignet für Verfahren wie physikalisches Schäumen bei Fokus auf Teilequalität und Kosten‑Effizienz.
• Batteriegehäuse: Beispiel t‑win 5500 — Schließkraft ~5,500 kN, Schussgewicht ~970 g, Zykluszeit Beispiel ~75 s (Anwendungstestdaten).
• Dekor‑ und Verpackungsteile: kompakte t‑win 4500 konfiguriert für schnelle Bewegungen und kurze Schließaufbauzeit zur Minimierung der Zykluszeiten bei dekorativen Behältern.
• Anschlüsse und technische Bauteile: Mehrfachkavitäten‑Layouts und kurze Zyklen für hohe Produktivität bei kleinen bis mittelgroßen Teilen.

Marke / Konzept
WINTEC, eine Marke der ENGEL Group (gegründet in Changzhou 2014), konzentriert sich auf zuverlässige Maschinen und Services für das Commodity‑Segment. WINTEC‑Maschinen werden in globaler Ingenieurszusammenarbeit entwickelt und vereinen internationale Expertise mit österreichischer Ingenieurspräzision.

Technische Daten

• Maschinentyp: Two‑Platen
• Antriebsart: Servo‑Hydraulic (servowin)
• Schließkraft (Bereich): approx. 4,500 kN bis 40,000 kN
• Steuerungseinheit: C3 (intuitive Bedienung, e‑move, digitale Assistenten)
• Schließeinheit: zwei Platten, präzise Linearführungen, Kurzhubdruckplatte, synchronisierte Verriegelung, freiliegende Zugstangen
• Spritzeinheit / Antrieb: hydraulische Spritzeinheit mit servowin Antrieb für energieeffizienten Betrieb
• Zielanwendungen: near‑standard Hochvolumenproduktion — Haushaltswaren, technische Teile, Verpackung, Automobilkomponenten
