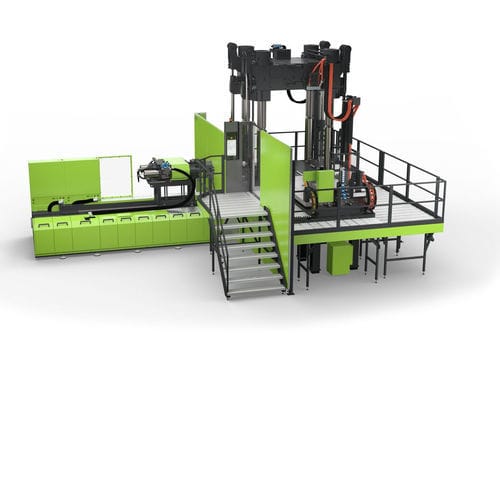

Vertikale Spritzgießmaschine v-duo

servohydraulischfür langfaserverstärkte ThermoplasteHochleistung

Kurzbeschreibung
Die vertikale Spritzgießmaschine v-duo ist für große technische Bauteile ausgelegt und kombiniert Pressen/Formen und Umspritzen in einem einzigen Prozessschritt. Die hydraulische Spritzeinheit ist direkt in die Vertikalpresse integriert, sodass Bauteile im gleichen Zyklus geformt und funktionalisiert werden können. Das vertikale Schließkonzept gewährleistet hohe Plattenparallelität für reproduzierbare Bauteilgeometrien und konstante Qualität. Die kompakte Bauweise optimiert die Stellfläche und erleichtert die Automationsintegration.

Hauptmerkmale

• Integrierte Spritzeinheit (hydraulische Spritzeinheit in die Presse integriert) für In-Cycle-Funktionalisierung
• Pressen/Formen und Umspritzen in einer einzigen Operation
• Großer Werkzeugraum durch breiten Holmabstand; geeignet für große Formen und Schiebetische für schnelles Rüsten und Automation
• Präzise vertikale Schließeinheit mit definierter Kompressionsfunktion und hoher Plattenparallelität
• Live-Messung der Holmdehnung mit automatischer, separater Ansteuerung der vier Druckkissen
• Servo-hydraulisches Antriebskonzept
• Zentrale Steuerungseinheit mit Plug & Play-Konnektivität für Automation und Peripherie von Drittanbietern
• Schlüsselfertige Automations- und Produktionszelllösungen für konsistente Datensätze und vereinfachten Betrieb
• Anwendungs- und Prozessunterstützung durch ENGEL für Composite- und Leichtbauteile

Anwendungen

• Pressen, Formen und Umspritzen großer oder komplexer Bauteile
• Herstellung von Composite- und Leichtbau-Kunststoffkomponenten (z. B. glasfaserverstärkte Teile)
• Integrierte Funktionalisierung und Verguss in einem Produktionszyklus
• Schlüsselfertige Produktionszellen mit Automation für Hochdurchsatzfertigung

Technische Daten

• Modell: v-duo
• Hersteller: ENGEL
• Maschinentyp: Vertikale Spritzgießmaschine
• Antrieb: Servo-hydraulisch
• Schließkraft: < 36.000 kN (Nennwert)
• Integrierte hydraulische Spritzeinheit
• Großer Holmabstand / großer Werkzeugraum; unterstützt Schiebetische und Automationsintegration
• Präzise vertikale Schließeinheit mit hoher Plattenparallelität
• Live-Messung der Holmdehnung und unabhängige Steuerung der vier Druckkissen
• Zentrale Steuerung zur Bedienung von Maschine und Peripherie (Plug & Play)
• Geeignet für Automotive, Verpackung, Elektronik, Medizintechnik und Technisches Spritzgießen
