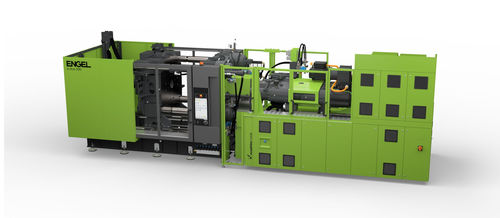

Horizontale Spritzgießmaschine e-duo

elektrischhybridgasunterstützt

Übersicht
Die e-duo ist eine Zweiplatten-Hybrid-Spritzgießmaschine von ENGEL, ausgelegt für die wirtschaftliche Serienfertigung großer, präziser Bauteile. Sie kombiniert eine servo-elektrische Einspritzeinheit mit einer servo-hydraulischen Schließeinheit und bietet präzise Einspritzsteuerung, langzeitige Nachdrücke und verbesserte Energieeffizienz. Besonders geeignet für Bauteile mit langen Fließwegen sowie dekorierte Großverpackungen (IML, Gasmelt).

Anwendungen

• Großvolumige dekorative Verpackungsteile (IML) und gasassistierte Dekorteile
• Große Außen- und Innenbauteile für die Automobilindustrie
• Große Präzisionsteile für Elektronik, Medizintechnik und technisches Spritzgießen

Wesentliche Komponenten & Technologien

• Servo-elektrische Einspritzeinheit — präzise, dynamische Steuerung mit hohen Einspritzgeschwindigkeiten und verlängerten Nachdrücken.
• Servo-hydraulische Schließeinheit — zwei steife Gussplatten, vier freiliegende Holme und Kurzhubzylinder für saubere Werkzeugzone und sichere Werkzeughaltung.
• Integrierte Steuerung CC300 — moderne Bedienlogik, konfigurierbarer Betrieb und vollständige Integration von Robotern/Peripherie.
• Hybrid-Antriebskonzept (ecodrive) — elektrische Einspritzung kombiniert mit servo-hydraulischem Schließen zur Optimierung des Energieverbrauchs.
• Digitale Lösungen (ENGEL inject AI) — Prozessüberwachung und intelligente Regelung zur Reduzierung von Ausschuss und Steigerung der Effizienz.

Vorteile

• Hohe Einspritzgeschwindigkeit (bis zu 450 mm/s) für schnelles und präzises Füllen großer Werkzeuge.
• Kompaktes Maschinenlayout trotz großem Plattenabstand und langer Öffnungshub.
• Signifikante Energiesparpotenziale durch hybrides Antriebskonzept und intelligente Geräte-/Prozesskommunikation.
• Hohe Bauteilqualität und Reproduzierbarkeit durch servo-elektrische Antriebe und präzise Steuerung.
• Einfache Integration von Robotern und Peripherie in die Maschineneinheit.

Daten & Fakten
Maschinentyp: Zweiplatten-Hybrid
Antriebsart: Hybrid (servo-elektrische Einspritzung + servo-hydraulische Schließeinheit)
Schließkraft: < 11.500 kN (je nach Konfiguration)
Einspritzgeschwindigkeit: bis zu 450 mm/s
Typische Anwendungen: großvolumige Verpackungsteile, dekorierte Teile (IML), Bauteile mit langen Fließwegen

Technische Spezifikationen (Übersicht)

• Modell / Serie: e-duo
• Hersteller: ENGEL
• Maschinenkonzept: Zweiplatten-Hybrid
• Antriebskonzept: Servo-elektrische Einspritzeinheit + servo-hydraulische Schließeinheit (ecodrive)
• Schließkraft: unter 11.500 kN (serienabhängig)
• Max. Einspritzgeschwindigkeit: bis zu 450 mm/s (anwendungsabhängig)
• Schließeinheit: zwei steife Gussplatten, vier Holme, Kurzhubzylinder
• Steuerung: CC300 integrierte Steuerung (Roboter/Peripherie-Integration)
• Digitale Optionen: ENGEL inject AI für Monitoring und Prozess-Transparenz
• Prozesse: IML, Gasmelt, großvolumige und langfließende Bauteile
