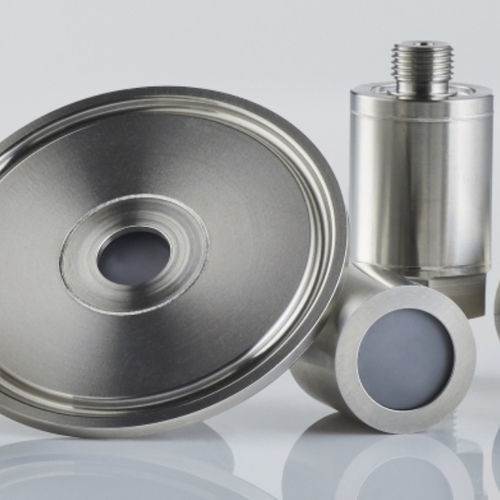

Kapazitiver Druckaufnehmer Ceracore UTC30

Keramikdigitalanalog

Kurzbeschreibung
Nutzen Sie die Vorteile der Keramikmesszelle in Ihrem kundenspezifischen Druckaufnehmer. Der Keramiksensor kann mit kundenspezifischer Elektronik, Gehäuseform, Prozessanschluss und elektrischem Anschluss kombiniert werden. Die modulare Aufbaumöglichkeit erlaubt die Erstellung einer ersten Konfiguration über einen Konfigurator und die anschließende Ausarbeitung des finalen Druckaufnehmers gemeinsam mit dem Hersteller.

Ceracore UTC30 im Überblick

• Kleine Baugröße
  Der Keramiksensor lässt sich in Druckaufnehmern mit kompakten Maßen (Durchmesser ab 22 mm) integrieren.
• Standardisierte Messbereiche
  Messbereiche von 100 mbar bis 100 bar sorgen für flexible Anwendbarkeit.
• Hohe Überlastfestigkeit
  Geeignet für Anwendungen, die eine hohe Überlastfestigkeit verlangen.
• Sehr gute Langzeitstabilität
  Hochreine Keramik (99,9 % Al2O3) macht den Sensor für verschiedene Prozessmedien hochbeständig und chemisch neutral.
• Vielseitige Kommunikation
  Ausgangssignal analog (Spannung oder Strom) und digital (SPI, UART).
• Modularer Aufbau
  Messzelle lässt sich mit kundenspezifischem Gehäusedesign kombinieren.

Anwendungsgebiet
Druckmittler für den Einsatz zur Druckmessung von flüssigen und gasförmigen Medien.

Eigenschaften
Trocken, kapazitiver Keramiksensor gefertigt aus hochreiner (99,9 %) Al2O3 Keramik, basierend auf der USC30 Messzelle.

Ihre Vorteile

• Hohe Überlastfestigkeit
• Sehr gute Langzeitstabilität
• Hohe Korrosionsbeständigkeit
• Absolute und relative Messbereiche von 0…0,1 bar bis 0…100 bar
• Reduzierte Einbaueffekte durch optimierte AVT
• Automatisierte Fertigungsprozesse
• Werkseitiger Abgleich von Nullpunkt und Spanne
• Tooling-Kits: Vorbereitete Software-Pakete und Elektronik-Kits zur schnellen und einfachen Integration in Kunden-Systeme

Prozessadaption
Wahl zwischen gängigen Prozessanschlussvarianten (inklusive hygienischer Ausführung) und verschiedenen Dichtungen. Offenes, modulares System ermöglicht Varianz der Modulrückseite und vergussfähige Ausführungen. Äußere Form des Druckaufnehmers ist frei gestaltbar, sodass der fertige Druckaufnehmer in das Kundenprodukt passt.

Elektrischer Anschluss
Verschiedene Anschlussmöglichkeiten (Stecker/Kabel) und Auswahl an Ausgangssignalen: Spannungs- oder Stromausgang sowie digitale Signale (SPI, UART). Optional Temperatur- und Schaltausgang.

Messbereich
Druckbereiche von 100 mbar bis 100 bar für Absolut- oder Relativdruck. Zahlreiche standardisierte Messbereiche innerhalb von 100 bar verfügbar. Kundenspezifische Messbereiche einstellbar. Performance der Messzelle wird auf den Bedarf der Applikation abgestimmt.

Optional
ATEX/IECEx-Komponenten-Zertifizierung, Eignung für Hygieneanwendungen sowie eichpflichtige und MID-Anwendungen. Auswahl an Endprüfprotokollen, Zeugnissen und weiterer Dokumentation möglich.

Weiterführende Informationen
Broschüre: Kundenspezifische Sensoren & Komponenten (PDF). Technische Informationen und Datenblätter sind verfügbar.

Charakteristiken / Technische Spezifikationen

• Modellbasis: Ceracore UTC30 (basierend auf USC30 Messzelle)
• Messprinzip: Trocken, kapazitativ
• Material Messzelle: Hochreine Keramik (99,9 % Al2O3)
• Messbereiche: 0…0,1 bar bis 0…100 bar (Absolut- und Relativdruck)
• Standard-Messbereiche: 100 mbar bis 100 bar (diverse vorkonfigurierte Bereiche verfügbar)
• Mechanische Bauform: Kompakte Integration möglich (Durchmesser ab 22 mm)
• Kommunikation / Ausgang: Analog (Spannung, Strom), Digital (SPI, UART)
• Optionale Ausgänge: Temperatur- und Schaltausgang
• Prozessanschlüsse: Alle gängigen Varianten, inklusive hygienischer Ausführungen und verschiedenen Dichtungen
• Zertifizierungen: ATEX / IECEx möglich; geeignet für Hygiene-, eichpflichtige und MID-Anwendungen
• Kalibrierung: Werkseitiger Abgleich von Nullpunkt und Spanne
• Produktvorteile: Hohe Überlastfestigkeit, sehr gute Langzeitstabilität, hohe Korrosionsbeständigkeit
• Lieferumfang / Integration: Modulare Messzelle, Tooling-Kits (Software, Elektronik-Kits) zur Integration
