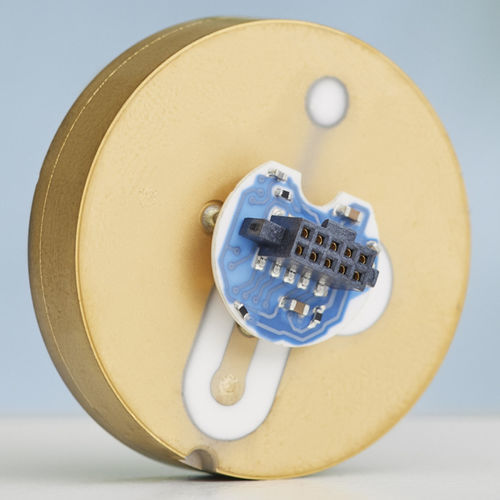

Druckkraft-Wägezelle Ceracore USC70

Balkentypkapazitivdigital

Überblick
Als Herzstück von Druckmessgeräten gewährleistet die kapazitive keramische Messzelle Ceracore eine kosteneffiziente, zuverlässige und sichere Prozesskontrolle in Millionen von Endress+Hauser-Druckmessgeräten und in kundenspezifischen Anwendungen. Die Ceracore-Messzelle bietet hervorragende Leistung, flexible Anpassung an Ihre Anwendung und anwendungsspezifische Konfigurationen für sichere Messungen und hohe Stabilität.

Ceracore USC70 auf einen Blick

• Außendurchmesser: 32,4 mm
• Normierte Messbereiche von 0 … 100 mbar bis 0 … 40 bar
• Patentierte metallische aktive Lötverbindung zwischen Sensorelement und Membran
• Metallische Beschichtung des Sensorelements für verbesserte EMC-Verträglichkeit und reduzierte Montageempfindlichkeit
• Hergestellt aus hochreiner Keramik (99,9% Al2O3) für ausgezeichnete Beständigkeit gegenüber Prozessmedien
• Trockene Messzellenkonstruktion (keine Ölfüllung zur Druckübertragung) — vakuumfest
• Hohe Überlastfestigkeit
• Linearisiertes und temperaturkompensiertes Ausgangssignal

Hauptmerkmale

• Patentierte Technologie – Metallische aktive Lötverbindung von Sensorelement und Membran
• Gebrauchsfertig – Werkseitig voreingestellt (Dämpfung, Turn-down, Messbereich), linearisiert und temperaturkompensiert
• Normierte Messbereiche – Von 100 mbar bis 40 bar für flexible Einsatzmöglichkeiten
• Vielseitige Kommunikation – Analog (ratiometrisch, absolut), digital (SPI, UART) oder kombiniert
• Breite chemische Verträglichkeit – Al2O3 99,9% widersteht vielen Prozessmedien
• Kundenkonfigurierbar – Anpassbar an spezifische Anwendungsanforderungen

Schnittstellen zur Kommunikation

• Analoger Ausgangssignal
  • Ratiometrisch
  • Absolut
• Digitales Ausgangssignal
  • SPI
  • UART
• Digitale und analoge Ausgänge kombinierbar
• Schaltausgang
• Temperaturausgang

Anwendungsspezifische Konfiguration

• Werkseitig vorkonfigurierter Sensor (Dämpfung, Turn-down, Messbereich, Linearisation, Temperaturkompensation)
• Einstellbare Messrate zur Optimierung von Auflösung und Leistungsaufnahme
• Kundenseitige Konfiguration möglich
• Ausgabe von Druck- und Temperatursignal möglich
• Stromaufnahme <1,6 mA

Sicherheit

• Selbstüberwachende Messzelle für maximale Sicherheit
• Kommunikation über sichere Protokolle
• Zulassungen: ATEX
• Konformität: RoHS
• FDA-gelistete Materialien

Technische Spezifikationen

• Modell: Ceracore USC70
• Außendurchmesser: 32,4 mm
• Messbereiche: normiert von 0 … 100 mbar bis 0 … 40 bar
• Messprinzip: kapazitive keramische Messzelle
• Material: hochreine Keramik (99,9% Al2O3)
• Konstruktion: trockene Messzelle (kein Öl zur Druckübertragung) — vakuumfest
• Anschlusstechnik: patentierte metallische aktive Lötverbindung zwischen Sensorelement und Membran
• Sensorelement: Metallbeschichtung für verbesserte EMC-Verträglichkeit und reduzierte Montageempfindlichkeit
• Ausgang: linearisiertes und temperaturkompensiertes Drucksignal; optionale Temperaturausgabe
• Analoge Ausgänge: ratiometrisch, absolut
• Digitale Ausgänge: SPI, UART; digital und analog kombinierbar
• Weitere Ausgänge: Schaltausgang
• Werksvorkonfiguration: Dämpfung, Turn-down, Messbereich, Linearisation und Temperaturkompensation
• Einstellbare Messrate (Auflösung / Leistungsaufnahme)
• Stromaufnahme: <1,6 mA
• Leistung: hohe Überlastfestigkeit
• Sicherheit/Zulassungen: Selbstüberwachung, sichere Kommunikationsprotokolle, ATEX-Zulassung, RoHS-Konformität, FDA-gelistete Materialien
