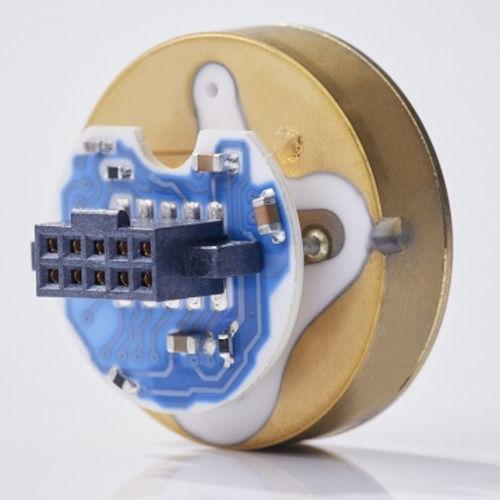

Druckkraft-Wägezelle Ceracore USC30

Knopfkapazitivdigital

Produktübersicht
Die kapazitive keramische Messzelle Ceracore USC30 dient als Messelement in Druckmessgeräten und kundenspezifischen Baugruppen von Endress+Hauser. Sie bietet eine stabile und konfigurierbare Messplattform für die Prozesssteuerung in verschiedenen Medien und Betriebsbedingungen.

Ceracore USC30 im Überblick

• Patentierte metallische Aktivlotverbindung zwischen Sensor-Grundelement und Membran.
• Werkseitig vorkonfiguriert: Dämpfung, Turn-down, Messbereich; linearisiert und temperaturkompensiert.
• Standardisierte Messbereiche von 0 … 100 mbar bis 0 … 100 bar.
• Ausgangsoptionen: analog (ratiometrisch, absolut), digital (SPI, UART) oder kombiniert.
• Hochreine Keramik (99,9 % Al2O3) für chemische Neutralität und Beständigkeit gegenüber Medien.
• Kundenseitig konfigurierbar für anwendungsspezifische Anforderungen.

Hauptmerkmale

• Außendurchmesser: 17,5 mm.
• Standard-Messbereiche 0 … 100 mbar bis 0 … 100 bar.
• Patentierte metallische Aktivlotverbindung von Sensorelement und Membran.
• Metallische Beschichtung des Sensorelements zur Reduzierung der Einbauempfindlichkeit.
• Hochreine Keramik (99,9 % Al2O3); trockene Messzelle (ohne Öl); vakuumfest.
• Hohe Überlastfestigkeit; linearisierter und temperaturkompensierter Ausgang.

Schnittstellen zur Kommunikation

• Analoger Ausgang
  • Ratiometrisch
  • Absolut
• Digitaler Ausgang
  • SPI
  • UART
• Digitale und analoge Ausgänge kombinierbar.
• Schaltausgang.
• Temperaturausgang.

Anwendungsspezifische Konfiguration

• Werksseitig vorkonfigurierter Sensor (Dämpfung, Turn-down, Messbereich, u. a.).
• Einstellbare Messrate zur Optimierung von Auflösung und Stromverbrauch.
• Kundenseitige Konfiguration möglich.
• Ausgabe von Druck- und Temperatursignalen möglich.
• Stromaufnahme < 1,6 mA.

Sicherheit

• Selbstüberwachte Messzelle für erhöhte Sicherheit.
• Kommunikation über sichere Protokolle.
• Reduzierte Einbauempfindlichkeit.
• Zulassungen möglich, z. B. ATEX.
• RoHS-konform; FDA-gelistete Materialien.

Weiterführende Informationen
Technische Informationen (TI) und Produktbroschüren für die USC30 sind verfügbar.

Technische Spezifikationen

• Modell: Ceracore USC30; Außendurchmesser 17,5 mm.
• Messbereiche: 0 … 100 mbar bis 0 … 100 bar (standardisierte Bereiche).
• Sensor-Technologie: kapazitive keramische Messzelle, hochreine Keramik (99,9 % Al2O3).
• Konstruktion: patentierte metallische Aktivlotverbindung zwischen Sensor-Grundelement und Membran; metallische Beschichtung zur Reduzierung der Einbauempfindlichkeit.
• Betrieb: trockene Messzelle (kein Öl), vakuumfest, hohe Überlastfestigkeit.
• Ausgang: linearisiert und temperaturkompensiert; analog (ratiometrisch, absolut), digital (SPI, UART), kombinierbare Ausgänge; Schaltausgang; Temperaturausgang.
• Konfiguration: werkseitig vorkonfiguriert (Dämpfung, Turn-down, Messbereich), kundenseitig konfigurierbar; einstellbare Messrate.
• Stromaufnahme: < 1,6 mA.
• Zulassungen und Konformität: ATEX (Beispiel), RoHS, FDA-gelistete Materialien.
