Bügelgriff 11-28 series

bündigfür Frontplattenaus glasfaserverstärktem Polyamid

Produkt
Serie 11-28 — Einlassgriff zum Verschrauben an Platten.

Material
- Glasfaserverstärktes Polyamid (Technopolymer), matte Oberfläche; erhältlich in Schwarz (RAL 7021) oder Weiß (ähnlich RAL 9002).
- Beständig gegen Lösungsmittel, Öle, Fette und andere chemische Stoffe.

Verwendung / Betriebsbedingungen
- Betriebstemperaturbereich: -30°C bis +110°C.

Montage
- Platte gemäß Bohrschablone vorbereiten.
- Alle Grate entfernen.
- Vorderteil des Einlassgriffs in die Platte einsetzen.
- Hinterteil an der Rückseite der Platte ansetzen und bis zum Anschlag drücken.
- Mit selbstschneidenden Schrauben befestigen.

Erscheinungsbild / Varianten
- Farboptionen: Schwarz und Weiß.

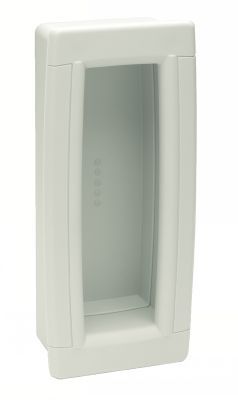

- Produktabbildungen zeigen den Einlassgriff aus Technopolymer in Weiß oder Schwarz.

Bestellbeispiel / Referenzen
BESTELLBEISPIEL: Referenz 11-281-130 (Schwarz)
BESTELLBEISPIEL: Referenz 11-283-130 (Weiß)

Eigenschaften / technische Daten

• Modellserie: 11-28
• Handelsbezeichnung: Einlassgriff
• Material: Glasfaserverstärktes Polyamid (Technopolymer), matt
• Farben: Schwarz (RAL 7021), Weiß (ähnlich RAL 9002)
• Betriebstemperatur: -30°C bis +110°C
• Montage: Mit selbstschneidenden Schrauben befestigen nach Einsetzen von Vorder- und Hinterteil in die Platte
• Verfügbare Referenzen (Beispiele): 11-281-130 (Schwarz), 11-283-130 (Weiß)
• Typische Abmessungen: l1 = 130 mm; l2 = 100 mm; l3 = 124 mm; l4 = 59 mm; l5 = 48 mm; l6 = 31 mm; l7 = 41 mm; h1 = 29,5 mm; h2 = 3 mm; h3 = 1 bis 5 mm
• Funktionale Kräfte: F1 = 3500 N; F2 = 3500 N
• CAD / 3D-Datei: 3D-CAD-Datei verfügbar (siehe Produktdokumentation)
• Technisches Dokument verfügbar: Produktdatenblatt (PDF) für Modell 11-28
