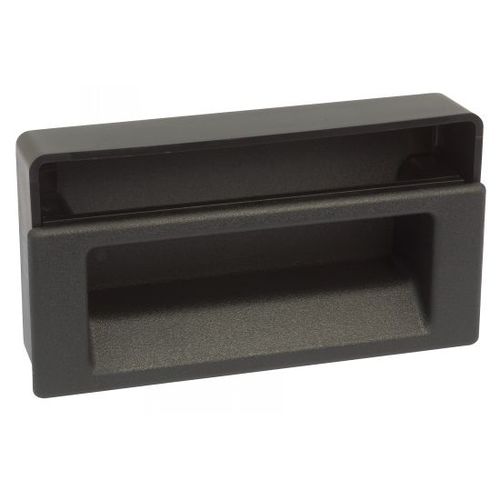

Bündiger Griff 11-24 seriesfür FrontplattenABSSchrauben
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- bündig
- Anwendung
- für Frontplatten
- Material
- ABS
- Weitere Eigenschaften
- Schrauben
Beschreibung
Übersicht
Material
Einsatzbereich
Montage
Bestellung
Dokumentation & CAD
Technische Daten
- Einlassgriff zum Verschrauben, Modell 11-24, vorgesehen für die Montage in Paneelen.
Material
- Griff und Hülle: schwarzes ABS, halbmatte Oberfläche.
- Schrauben: hell verzinkter, chromatbehandelter Stahl.
Einsatzbereich
- Entflammbarkeitsklasse: UL94-HB oder UL94-VO je nach Variante.
- Maximales Anzugsmoment der Schrauben: 0,5 N·m.
- Betriebstemperaturbereich: -50°C bis +60°C.
Montage
- Panelausschnitt gemäß Zeichnung vorbereiten.
- Einlassgriff einsetzen, Nut zur Oberseite der Öffnung ausrichten.
- Hülle von der Rückseite des Panels am Griff befestigen.
Bestellung
- Beispiel-Referenz: 11-240-18.
- Verfügbare Referenzen: 11-240-18; 11-240-33; 11-240-48; 11-240-63; 11-245-18; 11-245-33.
Dokumentation & CAD
- Produktdatenblatt (PDF) verfügbar.
- CAD-Dateien für jede Referenz verfügbar.
Technische Daten
- Modell: 11-24; Serie: 11.
- Materialien: Griff und Hülle aus schwarzem ABS (halbmatte Oberfläche); Schrauben aus hell verzinktem Stahl.
- Entflammbarkeit: UL94-HB oder UL94-VO je nach Variante.
- Max. Anzugsmoment der Schrauben: 0,5 N·m.
- Betriebstemperatur: -50°C bis +60°C.
- Montage: in Panel einbaubar; Hülle von der Rückseite befestigt.
- Beispiel-Referenz: 11-240-18.
- Verfügbare Referenzen und CAD-Dateien je Variante.
