Bündiger Griff 11-22 series

Muldenfür FrontplattenABS

Produktname / Serie

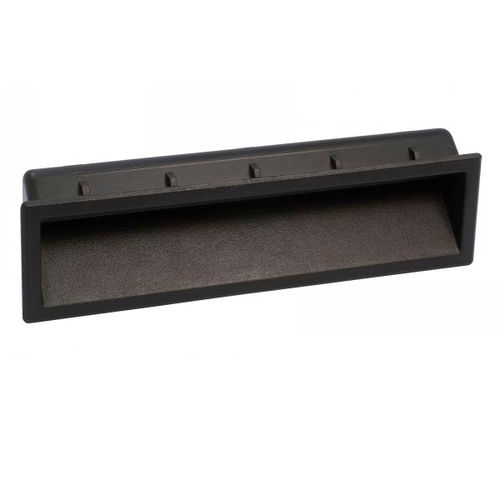

Einlassgriff zum Einrasten — Serie 11 (Modell 11-22).

Handelsbezeichnung
Einlassgriff zum Einrasten (eingelassener / bündiger Griff).

Material
ABS, schwarz, halbmatt Oberfläche.

Anwendung / Betriebsbedingungen

• Entflammbarkeitsklasse: UL94-HB oder UL94-VO (je nach Referenz).
• Temperaturbereich: -50°C bis +60°C.

Montageanleitung

• Bereiten Sie den Ausschnitt im Bedienfeld wie dargestellt vor.
• Führen Sie die obere Kante der Öffnung unter den oberen Teil des Einlassgriffs ein.
• Einrasten der unteren Partie durch Kippbewegung bis zum Verriegeln.

Bestellung / Varianten
Bestellbeispiel: Referenz-l2 11-220-14-82.
Verfügbare Referenzen / Varianten:

• 11-220-14-82
• 11-220-14-127
• 11-220-18-82
• 11-220-18-127
• 11-220-21-82
• 11-220-21-127
• 11-220-25-82
• 11-220-25-127
• 11-225-14-82
• 11-225-14-127
• 11-225-18-82
• 11-225-18-127
• 11-225-21-82
• 11-225-21-127
• 11-225-25-82
• 11-225-25-127

Verfügbarkeit & Preis

• Verfügbarkeitskennzeichen pro Referenz (z. B.: D = auf Lager; einige Artikel: 6–8 Tage).
• Preisangaben als NC (nicht kommuniziert) in der Produkttabelle.

Dateien / Dokumentation
Technisches Datenblatt und Produkt-PDF zum Herunterladen verfügbar (produktbezogenes PDF vorhanden).

Technische Daten

• Material: ABS (schwarz, halbmatt).
• Entflammbarkeit: UL94-HB oder UL94-VO je nach Referenz.
• Betriebstemperatur: von -50°C bis +60°C.
• Mögliche L2-Größen (Plattenstärke / Innenmaß): 82 mm oder 127 mm je nach Referenz.
• Typische Abmessungsdaten in der Produkttabelle: l1 ~1.0 / 1.4 / 1.8 / 2.1 mm; l2 82 oder 127 mm; l3 = 35.8 mm; l4 = 25.5 mm; l5 = 5 mm; l6 = 17 mm; l7 = 1.8 mm; h1 = 40 mm; r1 = 1 mm; r2 (max) = 1.5 mm.
• Mechanische Leistungsangaben (Beispiele): F1 ≈ 1800 N, F2 ≈ 450 N (Werte je Referenz).
• Befestigungsprinzip: Einrasten / Clip-Montage in den vorbereiteten Ausschnitt.
