Befestigungselement für Aluminiumprofile 94-200 series

verzinkter StahldoppeltWinkel

Definition

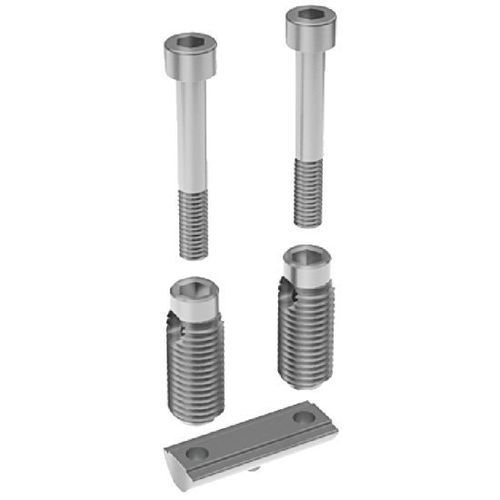

Die doppelte automatische Befestigung ist ein Zubehör, bestehend aus 2 selbstschneidenden Hülsen, 2 Innensechskantschrauben und einer Doppelstange, das zum schnellen und sicheren Verbinden von zwei Aluminiumprofilen im rechten Winkel dient.

Material

• Verzinkter Stahl.

Versionen

• Doppelte Version: für 90°-Verbindung von Aluminiumprofilen der Form I.
• Ebenso verfügbar: einfache Variante (Stahl oder Edelstahl) für 90°-Verbindung von Profilen B oder I sowie automatische Stirnverbindung.

Größenbereich
Kompatibel mit Profilen mit einer Nutbreite von 8 mm.

Anwendung

• Ermöglicht eine schnelle und sichere 90°-Montage von zwei Aluminiumprofilen.
• Keine Vorbereitung oder Vorbohren erforderlich dank der selbstschneidenden Gewinde der Hülsen.

Montage

• Die selbstschneidenden Hülsen in zwei gegenüberliegende Nuten des ersten Profils von derjenigen Seite einschrauben, die am zweiten Profil anliegt.
• Die Doppelstange in die Nut des zweiten Profils an der Verbindungsstelle einschieben.
• Die Schrauben in die Hülsen einsetzen und auf die Doppelstange festziehen, um die Profile zu verbinden.

Weitere verfügbare Versionen

• Einfache automatische Befestigung aus Stahl oder Edelstahl (Serie 94-200).
• Automatischer Stirnverbinder aus Stahl oder Edelstahl für Verbindungen Ende-zu-Ende (Serie 94-202).

Bestellbeispiel
EXAMPLE OF ORDER: 94-2003-8-40

Technische Daten

• Serie: 94-200
• Bezeichnung: Doppelte automatische Befestigung
• Funktion: 90°-Verbindung von Aluminiumprofilen (Form I)
• Material: Verzinkter Stahl
• Kompatible Nut: 8 mm
• Beispielreferenzen: 94-2003-8-40; 94-2003-8-80; 94-2004-8-40; 94-2004-8-80
• Kompatible Profilform: I (Standard / ESD-Versionen je nach Referenz)
• Profil (mm): 40 oder 80 (je nach Referenz)
• d1 (mm): 12 (je nach Referenz)
• l1 (mm): 31 (je nach Referenz)
• l2 (mm): 26.4 oder 66.4 (je nach Referenz)
• s1 (mm): 5
• s2 (mm): 6
• Mitgelieferte Schrauben: M6x40
• Typische Verwendung: Schnelle Montage von Aluminiumrahmen ohne mechanische Vorbereitung.
• Varianten und Beispielattribute:
  • 94-2003-8-40 — Standard, Form I, Nut 8, Profil 40, d1 = 12 mm, l1 = 31 mm, l2 = 26.4 mm, s1 = 5 mm, s2 = 6 mm, Schrauben M6x40.
  • 94-2003-8-80 — Standard, Form I, Nut 8, Profil 80, d1 = 12 mm, l1 = 31 mm, l2 = 66.4 mm, s1 = 5 mm, s2 = 6 mm, Schrauben M6x40.
  • 94-2004-8-40 — ESD, Form I, Nut 8, Profil 40, d1 = 12 mm, l1 = 31 mm, l2 = 26.4 mm, s1 = 5 mm, s2 = 6 mm, Schrauben M6x40.
  • 94-2004-8-80 — ESD, Form I, Nut 8, Profil 80, d1 = 12 mm, l1 = 31 mm, l2 = 66.4 mm, s1 = 5 mm, s2 = 6 mm, Schrauben M6x40.
