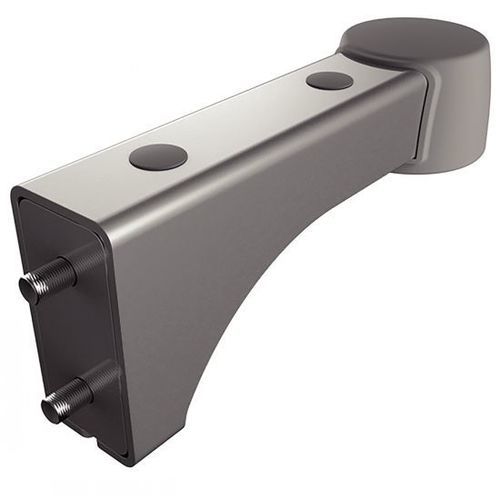

Aluminium-Tragarmsystem 94-1500-8

Stahl

Produkt
Trägerarm für Schwenkrolle, Modell 94-150. Verbessert die Stabilität und schützt vor Stößen; leichte Krümmung ermöglicht die 360°-Drehung der Schwenkrollen.

Material

• Trägerarm aus Stahl, pelliculierte Oberfläche in Aluminiumfarbe.
• 1 Stoßfänger aus TPE-Kunststoff, 70 Shore A, grau (RAL 7042).
• 2 Schrauben ISO 7380 - M8x16, verzinkter Stahl.
• 1 Schraube DIN 7991 - M12x25, verzinkter Stahl.
• 2 Kunststoffkappen, grau (RAL 7042).

Anwendung
Der Trägerarm erhöht die Stabilität und schützt Schwenkrollen vor Stößen; ermöglicht eine 360°-Drehung der Rollen.

Montage
Der Trägerarm kann seitlich, quer oder frontal montiert werden. Für die Frontmontage muss das mittlere Loch des Profils mit M8 Gewinde versehen sein.

Bestellbeispiel
Referenz: 94-1500-8

Verfügbarkeit / Preis
Verfügbarkeit (Referenz 94-1500-8): 4 bis 8 Tage.
Auf der Website angezeigter Preis: NC

Technische Merkmale / Spezifikationen

• Serie / Modell: 94-150
• Funktion: Trägerarm für Schwenkrolle (360° Drehung)
• Material: Stahl, pelliculierte Oberfläche Farbe Aluminium
• Stoßfänger: 1 x TPE 70 Shore A, grau (RAL 7042)
• Mitgelieferte Befestigung: 2 x ISO 7380 M8x16 (verzinkter Stahl), 1 x DIN 7991 M12x25 (verzinkter Stahl)
• Kappen: 2 Kunststoffkappen grau (RAL 7042)
• Montage: seitlich, quer oder frontal (M8-Gewinde für Frontmontage erforderlich)
• Beispiel Lieferantenreferenz: 94-1500-8
• Angegebene Verfügbarkeit: 4 bis 8 Tage
• Preis angegeben: NC
• Form: I
• Nut: 8
• d1 (mm): 64
• d2: M12
• d3: M8
• l1 (mm): 202
• l2 (mm): 40
• l3 (mm): 170
• l4 (mm): 50
• l5 (mm): 35
• l6 (mm): 185
• l7 (mm): 12
• h1 (mm): 80
• h2 (mm): 45
• h3 (mm): 32
• h4 (mm): 28
• h5 (mm): 40
• h6 (mm): 20
