Befestigungselement für Aluminiumprofile 94-200 series

für AluminiumprofileStahlEdelstahl

Definition

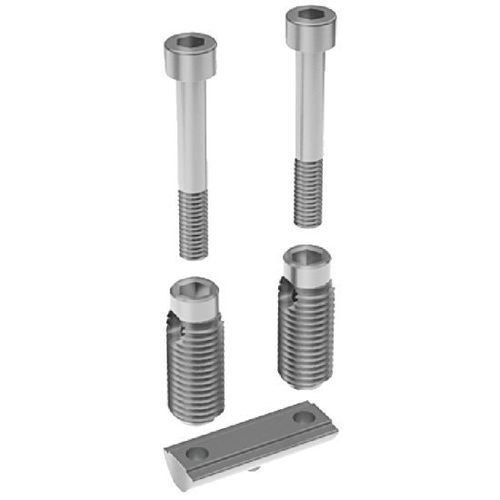

Die doppelte automatische Befestigung (Baureihe 94-200) ist ein Montagezubehör, bestehend aus 2 selbstschneidenden Hülsen, 2 Innensechskantschrauben und einer doppelten Verbindungsleiste, zum schnellen und sicheren Verbinden von zwei Aluminiumprofilen im 90°-Winkel.

Material
- Verzinkter Stahl.

Varianten

• Doppelte Ausführung: 90°-Verbindung für I-förmige Aluminiumprofile.
• Einfaches Modell erhältlich (Stahl oder Edelstahl) für 90°-Verbindungen von B- oder I-Profilen.
• Ausführung für Stoßverbindung (End-to-End) verfügbar.

Größenbereich
- Verfügbar für Profile mit 8 mm Nut.

Anwendung
- Stellt eine schnelle und belastbare 90°-Verbindung zwischen zwei Aluminiumprofilen her.
- Kein Vorbohren erforderlich dank selbstschneidender Gewinde.

Montage

• Die selbstschneidenden Hülsen in zwei gegenüberliegende Nuten des ersten Profils von der Kante aus einschrauben, die am zweiten Profil anliegt.
• Die doppelte Verbindungsleiste in die Nut des zweiten Profils an der Verbindungsstelle einschieben.
• Die Schrauben in die Hülsen einsetzen und auf die Verbindungsleiste anziehen, um die Profile zu verbinden.

Weitere Ausführungen
- Stahl- oder Edelstahlausführungen je nach Konfiguration erhältlich.
- Automatische Verbinder für Stoßverbindungen verfügbar.

Bestellbeispiel
Bestellbeispiel: Artikelnummer 94-2003-8-40

Eigenschaften / technische Daten

• Modell / Serie: 94-200
• Form: I (doppelt)
• Nut: 8 mm
• Material: Verzinkter Stahl
• Befestigung: 2 selbstschneidende Hülsen + 2 Innensechskantschrauben + doppelte Verbindungsleiste
• Montage: ohne Vorbohren (selbstschneidend)
• Verfügbare Varianten (Beispiele):
• 94-2003-8-40 — Standard — Profil 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Schraube M6x40 — Lieferzeit: ca. 4–8 Tage
• 94-2003-8-80 — Standard — Profil 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Schraube M6x40 — Lieferzeit: ca. 4–8 Tage
• 94-2004-8-40 — ESD — Profil 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Schraube M6x40 — Lieferzeit: ca. 4–8 Tage
• 94-2004-8-80 — ESD — Profil 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Schraube M6x40 — Lieferzeit: ca. 4–8 Tage
