Industrie-Gateway PFNY6-00509-100 YOCTO NET D6 WEB

Telemetriefür KommunikationModbus RTU

Produktname

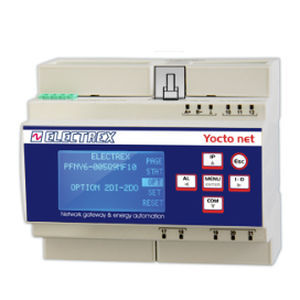

YOCTO NET D6 Web Data Manager (Cod. PFNY6-00509-100).

Übersicht
Netzwerk-Bridge zwischen Ethernet (Modbus TCP/IP) und RS485 (Modbus RTU) zur Kommunikation und Datenprotokollierung von Electrex-Geräten. Integrierter WEB-Server zur Anzeige von Messwerten in Echtzeit. Weitbereichsnetzteil 85÷265V AC / 100÷374V DC.

Hauptfunktionen und Merkmale

• Modbus-TCP Server (bis zu 4 gleichzeitige Verbindungen).
• Astronomische, perpetuelle Uhr/Kalender, batterieversorgt, industrielle nichtflüchtige Speicher.
• Firmware-Update aus der Ferne.
• Integrierter WEB-Server mit optionalem Upgrade Web zur Hinzufügung benutzerdefinierter Seiten und zusätzlicher Funktionen (PUK-Aktivierung).
• FTP-Server.
• ExpBus Hochgeschwindigkeitskommunikation; Anschluss für externe I/O-Module und Umweltfühler.
• NFC-Technologie zur Konfiguration/Identifikation.
• DIN-Schienenmontage, Breite 6 Module.
• Weitbereichsnetzteil: 85÷265V AC / 100÷374V DC.

Anwendungen / Fähigkeiten
Energieüberwachung, Energieautomatisierung, Alarme und Benachrichtigungen, kalenderbasierte Zeitpläne, Netzqualitätsanalyse.

Versionen und Erweiterbarkeit
Versionen mit integriertem SI (Sensor Inputs)-Modul ermöglichen die Integration externer Umweltfühler und zusätzlicher I/O-Module.

Optionale Software-/Firmware-Upgrades (PUK-Aktivierungscodes)

• Net upgrade Log 8 (PUK) Cod. PFSU940-01 — Aktiviert einen Logging-Dienst (z. B. Protokoll von 8 Messgeräten/Modbus-Registern: Leistung/Energie und digitale Eingänge). Bis zu 8 Log-8-Optionen können aktiviert werden.
• Net upgrade Log 16 (PUK) Cod. PFSU940-02 — Verdoppelt die Speicherkapazität von Log 8 auf Log 16 (erfordert bereits aktives Log 8).
• Net upgrade Open Log (PUK) Cod. PFSU940-25 — Erlaubt die Änderung der Abtastrate und Auswahl der zu protokollierenden Parameter für einen bestehenden Log-8-Dienst (jedes Open-Log-PUK modifiziert ein Log 8).
• Net upgrade WEB Open (PUK) Cod. PFSU940-10 — Fügt die Möglichkeit hinzu, benutzerdefinierte Webseiten hochzuladen und anzuzeigen.
• Net upgrade Charts (PUK) Cod. PFSU940-30 — Ermöglicht die Anzeige täglicher Diagramme (Strom, Temperatur, Feuchte, Helligkeit etc.) aus gespeicherten Dateien mit CSV-Export.
• Net upgrade Energy Automation (PUK) Cod. PFSU940-16 — Fügt Energy-Automation-Aufgaben via Ladder-Programmierung für Ein/Aus, Alarme/Benachrichtigungen und Automatisierungen basierend auf Ereignissen/Kalendern hinzu (Option Calendars erforderlich) und/oder Versand von E-Mail/SMS (Option E-Mail/SMS erforderlich).
• Net upgrade Calendars (PUK) Cod. PFSU940-20 — Ermöglicht die Erstellung von Kalendern für Zeittarife und/oder Nutzung in der Energy Automation.
• Net upgrade E-Mail / SMS (PUK) Cod. PFSU940-15 — Fügt Benachrichtigungs-/Alarmfunktion per E-Mail (und SMS über spezifisches Modem/Router) hinzu; kombinierbar mit Energy Automation.

Hinweise
Weitere Funktionen können per Firmware-Upgrade (PUK) aktiviert werden. Gerät konzipiert zur Integration in Überwachungsnetzwerke und zur Datenprotokollierung von Electrex-Instrumenten und -Sensoren.

Merkmale / technische Daten

• Produktcode: PFNY6-00509-100
• Handelsbezeichnung: YOCTO NET D6 Web
• Funktion: Gateway / Web Data Manager / Netzwerk-Bridge (Modbus TCP/IP ↔ Modbus RTU)
• Modbus-TCP Server: bis zu 4 gleichzeitige Verbindungen
• Uhr: astronomische, perpetuelle Uhr/Kalender, batterieversorgt
• Speicher: industrielle nichtflüchtige Speicher
• Firmware: Fernupdate; optionale Funktionen via PUK-Codes
• Server: Integrierter WEB-Server; FTP-Server
• Kommunikation: ExpBus Hochgeschwindigkeit; Anschluss für externe I/O-Module und Umweltfühler
• Konnektivität: RS485 (Modbus RTU), Ethernet (Modbus TCP/IP)
• Konfiguration: NFC-Technologie
• Montage: DIN-Schiene, Breite 6 Module
• Stromversorgung: 85÷265V AC / 100÷374V DC
