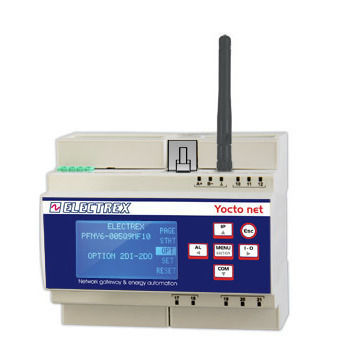

Koordinator für drahtloses Sensornetzwerk (WSN) / TCP/IP PFNY6-005L9-110 YOCTO NET

ModbusRS422/RS485für Elektroinstallation

Übersicht
Netzwerkbrücke zwischen Ethernet-Anschluss und RS485-Anschluss für Modbus-Kommunikation und Datenerfassung von Electrex-Geräten in einem Subnetz. Arbeitet als Koordinator des E-Wi-Funknetzes mit Anschluss für externe Antenne (Antenne inklusive). Sendet und empfängt auf 868 MHz und verwaltet Endgeräte, die Impulszählungen und/oder Umweltmessungen per Funk übermitteln.

Drahtlos-Koordinator und unterstützte Geräte

• Koordinator des E-Wi-Funknetzes (868 MHz)
• Verwaltet Endgeräte wie Deca Sensor E-Wi 868 und Deca Sensor E-Wi 868 THL

Funktionen und Dienste

• Grafisches FSTN-Display
• Perpetuelle, batteriebetriebene astronomische Uhr/Kalender
• Industrieller nichtflüchtiger Speicher
• Fern-Update für Firmware
• Log 8 Datenspeicherdienst (Protokollierung der digitalen Eingänge und bis zu 7 Geräte in RS485- und/oder E-Wi-868-Subnetzen mit Leistungs-/Energiedaten und Eingängen)
• Webserver mit aktivem Web Upgrade zur Anzeige der wichtigsten Messwerte
• FTP-Server
• ExpBus-Schnittstelle für externe Geräte (Eingänge, Ausgänge und Umweltsensoren)
• Mit NFC-Technologie ausgestattet

Montage und Versorgung

• Hutschienenmontage, 6 Module
• Stromversorgung: 85÷265 Vac / 100÷374 Vdc

Produktcode
Cod. PFNY6-005L9-110

Hauptanwendungen

• Gateway und Datenverwaltung für Electrex‑Netzwerke über RS485 und E-Wi 868 MHz Funknetze
• Erfassung und Protokollierung von digitalen Eingängen und Geräten in Subnetzen
• Lokale Anzeige über grafisches Display und Fernzugriff per Web/FTP

Technische Merkmale / Spezifikationen

• Funktion: Netzwerkbrücke Ethernet ↔ RS485 (Modbus) für Kommunikation und Datenerfassung
• Drahtlosprotokoll: E-Wi (868 MHz)
• Antenne: Anschluss für externe Antenne (Antenne inklusive)
• Unterstützte Endgeräte: Deca Sensor E-Wi 868, Deca Sensor E-Wi 868 THL (Impulszählung und Umweltmessungen)
• Display: grafisches FSTN
• Uhr/Kalender: perpetuelle astronomische Uhr mit Batterie
• Speicher: industrieller nichtflüchtiger Speicher
• Firmware: Fern-Update möglich
• Datenerfassung: Log 8 — protokolliert digitale Eingänge und bis zu 7 Geräte in RS485- und/oder E-Wi-868-Subnetzen (Leistungs-/Energiedaten und Eingänge)
• Webdienste: Webserver mit aktivem Web Upgrade; FTP‑Server
• Schnittstellen: RS485 (Modbus), Ethernet, ExpBus (externe E/A und Sensoren), NFC
• Montage: Hutschiene, 6 Module
• Stromversorgung: 85÷265 Vac / 100÷374 Vdc
