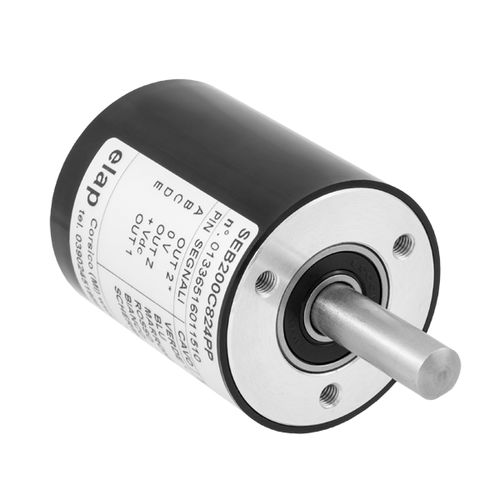

Inkrementaler Drehgeber SEB

optischMagnetmit Vollwelle

Ø 50 mm Die robusten und zuverlässigen inkrementalen Drehgeber der Serie SEB/SEB-Z können auch unter schwierigen Bedingungen eingesetzt werden. Sie können in bidirektionaler Ausführung (SEB) oder bidirektional mit Nullimpuls (SEB-Z) geliefert werden. Die Anzahl der Impulse pro Umdrehung reicht von 2 bis 12500. Die Typen SEB-M/SEBZ-M arbeiten nach dem magnetischen Prinzip mit einer Impulszahl von 8 bis 2048 Impulsen pro Umdrehung. Das ABS-Kunststoffgehäuse bietet einen hohen Schutz gegen Umwelteinflüsse - IP65, der mit dem optionalen, an der Encoderwelle montierten O-Ring auf IP66 aufgerüstet werden kann. Die Anschlüsse werden über Kabel oder Stecker in axialer Position zur Verfügung gestellt; die Ausgangssignale können das NPN-Format mit offenem Kollektor, Gegentakt oder Leitungstreiber aufweisen. VERFÜGBARE VERSIONEN Bidirektional mit (SEB-Z) oder ohne Nullimpuls (SEB) Impulse/Umdrehung: 2 ÷ 12500 Magnetisch bidirektional mit (SEBZ-M) oder ohne Nullimpuls (SEB-M) Impulse/Umdrehung: 8 ÷ 2048 TECHNISCHE SPEZIFIKATIONEN - Runder Flansch 50 mm Durchmesser - Wellendurchmesser 10 mm - Spannungsversorgung 5/30 Vdc - Schutz gegen Kurzschluss und Verpolung - Stromverbrauch 30/80 mA - Maximale Zählfrequenz 100 KHz / 200 KHz bei einer Druckanzahl von mehr als 1250 - Elektronischer Ausgang: offener Kollektor NPN, Push-Pull, Leitungstreiber - Axialer Kabelausgang, Kabellänge 3 m (1 m für den Ausgang des Leitungstreibers) oder axialer Steckverbinder mit dem fliegenden Teil - ABS-Kunststoffkoffer - Schutzgrad IP65 (optional IP66 mit auf der Welle montiertem O-Ring)
