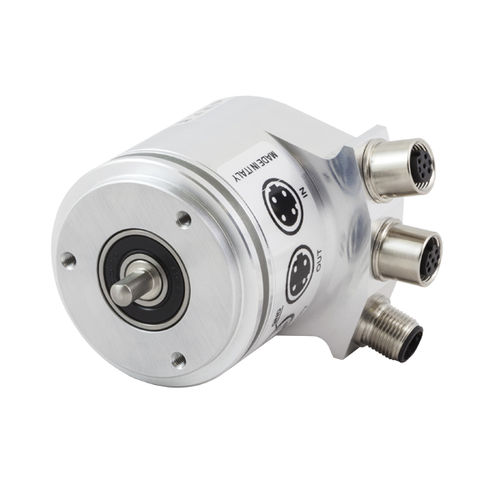

Absoluter Drehgeber MEM-BUS EtherNet/IP

MagnetMultiturnEthernet/IP

Elap-Drehgeber MEM-Bus EtherNet/IP können leicht in jedes EtherNet/IP-Netz integriert werden, da sie alle EtherNet/IP-Schnittstellenanforderungen gemäß den Richtlinien IEC61784-1 erfüllen. Der Enkoder verfügt über das Enkoderprofil 22H gemäß CIP™ Protokollspezifikationen. Die Enkoder sind ODVA-konform zertifiziert, einschließlich CIP-Sync-Zertifizierung. Die Parameter des Encoders - Schritte/Umdrehung, Preset-Nummer, Drehrichtung, Drehzahl-/Positionsalarm-Schwellenwerte, Einheit - werden über TCP/IP eingestellt. Die Messeinheit kann zur Laufzeit geändert werden. Neben den Standard-Montageobjekten 1,2,3 unterstützt der Elap-Encoder das proprietäre Objekt 110, das einen umfassenden Überblick über Parameter und Alarme in Bezug auf Geschwindigkeit und Position bietet. Die IP-Adressierung kann sowohl über Drehschalter als auch über Software (DHCP/BOOTP) eingestellt werden 4 zweifarbige Signalisierungs-LEDs liefern die Diagnoseinformationen über den Gerätestatus im Netz. Der Encoder unterstützt die DLR-Funktionalität (Device Level Ring), die auch bei Netzunterbrechungen die Kontinuität des Betriebs gewährleistet. MEM-Bus-Encoder werden in Multiturn-Ausführung mit 29 Bit Auflösung (8192 Schritte/Umdrehung x 65536 Umdrehungen) geliefert. Es sind verschiedene mechanische Ausführungen erhältlich, um allen Anwendungsanforderungen gerecht zu werden: mit quadratischem Flansch, mit rundem Flansch mit Servokupplung und mit Hohlwelle zur direkten Kupplung an eine Motorwelle; alle Typen bieten verschiedene Optionen für den Wellen-/Lochdurchmesser. Der elektrische Anschluss erfolgt über 3 M12-Steckverbinder. Das robuste Aluminiumgehäuse gewährleistet einen hohen Schutzgrad, so dass es möglich ist, MEM-Bus-Encoder in rauen Industrieumgebungen einzusetzen. Der Geber ist UL-gelistet.
