Mechanische Bremse

für Wellenfür AbwicklerZugregelung

Produktübersicht

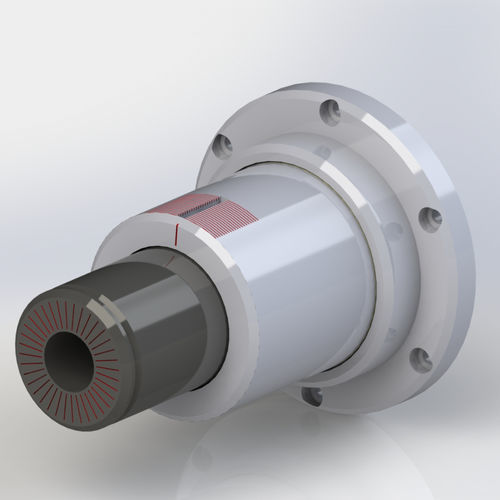

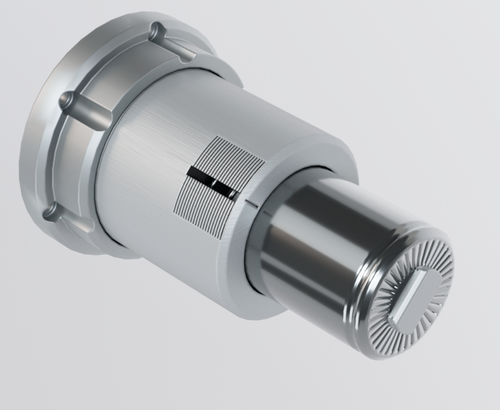

Mechanische Bremsen für Spannungsregelung und Bremsvorgänge an Wickeln mit kleinem Durchmesser. Die Bremswirkung wird durch ein axial betätigtes Filzpolster erzielt; Zwischenfedern sorgen für Dämpfung, die Unregelmäßigkeiten ausgleicht und ein gleichmäßigeres Gefühl vermittelt. Empfohlen für Wickel mit Durchmesser unter 300 mm.

Funktion
Manuelle Betätigung über ein Gewinderegelungssystem: Eine axiale Belastung wird über einen festen Mechanismus, eine Zwischenfeder und das Filzpolster auf die Welle aufgebracht, wobei das Polster mit dem rotierenden Teil der Welle reibt. Die Gewindeeinstellung ermöglicht eine präzise Spannungsregelung. Bei Wickeln mit Durchmesser <300 mm sollte eine Nachstellung während des Betriebs in der Regel vermieden werden.

Montage / Anwendungen

• Für Kragwellen (overhung / cantilever)
• Für zweifach gelagerte Wellen (doppelte Unterstützung)
• Spannungsregelung bei Auf-/Abwickelvorgängen und ähnlichen Anwendungen

Varianten und Darstellungen

• STANDARD FRENO SOLO (Solo‑Variante)
• FRENO MECANICO MONTADO CANTILEVER (Kragwellenmontage)
• FRENO MECANICO MONTADO DOBLE SUPORT (Montage mit doppelter Unterstützung)
• FRENO MECANICO DS (Montage- / Explosionszeichnungen verfügbar)

Charakteristiken / technische Spezifikationen

• Ansteuerung: manuelle Einstellung über Gewinde
• Bremsglied: axial betätigtes Filzpolster
• Zwischenfedern: Dämpfung zur Ausgleichung von Unregelmäßigkeiten und Verbesserung der Haptik
• Einstellung: axiale Belastung auf die Welle über festen Mechanismus und Feder für präzise Spannungsregelung
• Empfohlener Wickeldurchmesser: geeignet für Wickel <300 mm
• Betriebshinweis: bei sehr kleinen Durchmessern während des Prozesses keine Nachstellungen vornehmen
• Montagevarianten: Kragwelle und zweifach gelagerte Wellen
• Zeichnungen und Dokumentation: 2D/3D Ansichten und Datenblatt auf Anfrage verfügbar
