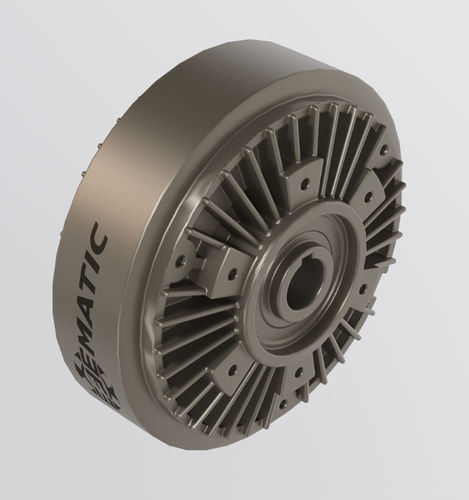

Pulverbremse CTS-PBR series

magnetisch-induktivfür AbwicklerZugregelung

Produktübersicht
Elektromagnetische Pulverbremse für die präzise Bandspannungsregelung bei Ab- und Aufwickelprozessen. Das Drehmoment wird durch Anziehen und Loslassen von Magnetpartikeln gesteuert, wodurch feine Anpassungen über einen breiten Wickeldurchmesserbereich möglich sind. Integration von Sensorik und Steuerungselektronik zur Automatisierung der Spannungsregelung möglich.

Funktion
Benötigt eine 24 V DC-Stromversorgung. Steuerung über einen 0–10 V Eingang, der per manuellem Potentiometer oder PWM-basierten Steuerungen angesteuert werden kann. Sensoreingänge (Durchmessersensoren, Tänzer, Kraftsensoren) können verarbeitet werden, um das Bremsmoment für die Echtzeit-Spannungsregelung anzupassen.

Montage

• Montageoptionen für Kragwellen (cantilever).
• Montageoptionen für Wellen mit doppelter Unterstützung (double-support).

Bandzugregelung

• Offene Regelung: Die Einstellung erfolgt manuell durch den Bediener oder über einen Durchmessersensor; es gibt keine automatische Echtzeit-Korrektur.
• Geschlossene Regelung: Einsatz von Rückmeldegeräten wie Tänzern oder Kraftsensoren, die die gemessene Spannung mit einem Sollwert vergleichen und das Bremsmoment automatisch anpassen, um höhere Prozessgenauigkeit zu erreichen.

Anwendungen
Geeignet für Abwickel-/Aufwickelaufgaben in Verpackung, Druck, Textil, Papier und weiteren industriellen Prozessen, die eine stabile Bandspannung erfordern.

Technische Daten

• Spannungsversorgung: 24 V DC erforderlich.
• Steuersignal: 0–10 V Eingang; kompatibel mit manuellem Potentiometer oder PWM-Elektronik.
• Bremsprinzip: Magnetpartikel / elektromagnetische Pulverbremsregelung.
• Sensorintegration: Durchmessersensoren, Tänzer, Kraftsensoren zur Automatisierung unterstützt.
• Regelungsarten: offene Regelung (manuell / durchmesserbasiert) und geschlossene Regelung (Tänzer, Kraftsensoren).
• Montagevarianten: Kragwelle (cantilever) und doppelte Unterstützung (double-support).
• Verfügbare Versionen: Standard und INOX; montierte Varianten auf Anfrage.
• Dokumentation: Produktdatenblatt und technische Zeichnungen verfügbar (PDF auf Anfrage).
