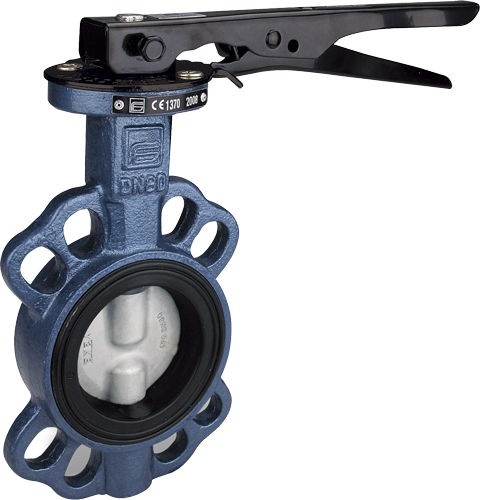

Absperrklappe ATLANTIS series
manuellfür GasFlansch

Absperrklappe
Absperrklappe
Absperrklappe
Absperrklappe
Absperrklappe
Absperrklappe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
manuell
Medium
für Gas
Korpus
Flansch, beschichtet
Weitere Eigenschaften
mit abschließbarem Hebel
DN

Min: 40 mm
(1,575 in)

Max: 600 mm
(23,622 in)

Druck

6 bar, 10 bar, 16 bar
(87 psi, 145 psi, 232,1 psi)

Temperatur

Min: -20 °C
(-4 °F)

Max: 110 °C
(230 °F)

Beschreibung

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG BAUFORM: • ALLGEMEINE VORSCHRIFTEN: BS EN 593 - (BS 5155) - MSS SP67 - API 609. • DURCHMESSER: DN40 - DN600. • AUFFLANSCHBAR UNI EN 1092: PN6 - PN10 - PN16 DN40 - DN300 PN10 DN350 - DN600. • AUFFLANSCHBAR ANSI 150: DN40 - DN300. • MAXIMALER BETRIEBSDRUCK: PN16 DN40 - DN300 (für Flüssigkeiten) PN16 DN40 - DN200 (für Gas) PN10 DN350 - DN600 (für Flüssigkeiten) PN10 DN250 - DN600 (für Gas) • TEMPERATURBEREICH MIT DICHTUNGSSITZEN AUS: EPDM -20°C / +110°C für Flüssigkeiten NBR -20°C / +90°C für Flüssigkeiten NBR -20°C / +60°C für Gas • BAULÄNGEN IN ÜBEREINSTIMMUNG MIT: UNI EN 558 - ISO5752 - MSS SP67 - API609 - DIN3202/3-K1. • OBERER FLANSCH: mit Anschluss ISO5211. • BETÄTIGUNGSELEMENT: Handhebel von DN40 bis DN200, Schneckengetriebe von DN250 bis DN600. • VERRIEGELBARER HEBEL: DN40 - DN200. • Geeignet für Vakuum bis 900mbar. • Polyurethanbeschichtung. • NB: Für die Werkstoffkompatibilität wird auf die Tabelle mit den Kor-rosionsbeständigkeitswerten am Ende des Katalogs verwiesen. SONDERAUSFÜHRUNGEN: • Schneckengetriebe mit Handbetätigung auch für kleine DN. AUF ANFRAGE: • Umbaukit von Rasthandhebel auf Klappe für Stellantriebe. • Für weitere Sonderanfragen bitte unsere Vertriebsabteilung kontaktieren.
