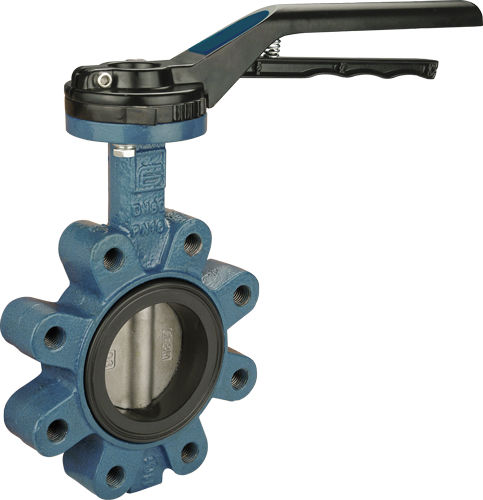

Absperrklappe THESIS series
manuellFlansch

Absperrklappe
Absperrklappe
Absperrklappe
Absperrklappe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
manuell
Korpus
Flansch
DN

Min: 40 mm
(1,575 in)

Max: 600 mm
(23,622 in)

Druck

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatur

Min: -20 °C
(-4 °F)

Max: 130 °C
(266 °F)

Beschreibung

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG: BAUFORM: • PALLGEMEINE VORSCHRIFTEN: BS EN 593 - (BS 5155) - MSS SP67 - API 609. Nach UNI TR 11 354 • AUFFLANSCHBAR UNI EN 1092: PN10 - PN16 DN40 - DN150 PN10 DN200 - DN600. • MAXIMALER BETRIEBSDRUCK: PN16 DN40 - DN150 PN10 DN200 - DN600. • TEMPERATURBEREICH MIT DICHTUNGSSITZEN AUS: EPDM -20°C / +110°C für Flüssigkeiten EPDM-HT -20°C / +130°C für Flüssigkeiten NBR -20°C / +90°C für Flüssigkeiten NBR -20°C / +60°C für Gas • BAULÄNGEN IN ÜBEREINSTIMMUNG MIT: BS5155 - ISO5752 - MSS SP67 - API609 - DIN3202/3-K1. • OBERER FLANSCH: mit Anschluss ISO5211. • BETÄTIGUNGSELEMENT: Handhebel von DN40 - DN200, Schneckengetriebe von DN250 - DN600. • Geeignet für Vakuum bis 900mbar. • Glänzend epoxy. • NB: Für die Werkstoffkompatibilität wird auf die Tabelle mit den Kor-rosionsbeständigkeitswerten am Ende des Katalogs verwiesen. SONDERAUSFÜHRUNGEN: • Schneckengetriebe mit Handbetätigung auch für kleine DN. AUF ANFRAGE: • Umbaukit von Rasthandhebel auf Klappe für Stellantriebe. • Für weitere Sonderanfragen bitte unsere Vertriebsabteilung kontaktieren.
