Fixfokus-Kameraobjektiv Ci

Inspektionfür die industrielle Bildverarbeitungfür biomedizinische Anwendungen

Übersicht

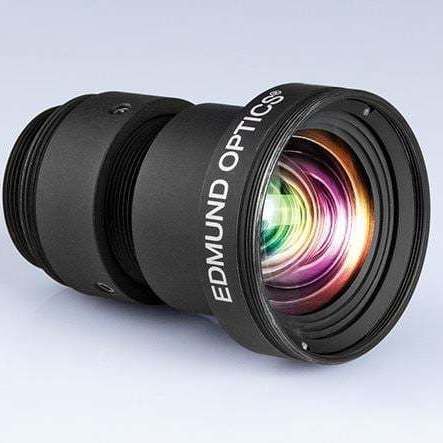

TECHSPEC® Ci Series Festbrennweitenobjektive sind eine kompakte, vereinfachte Version der C Series, entwickelt für die volumenorientierte Instrumentenintegration. Sie bieten geringe Objektiv‑zu‑Objektiv‑Varianz, Broadband Anti‑Reflection (BBAR) Beschichtungen für hohe Transmission und eine einstellbare, verriegelbare Fokussierung für sichere Befestigung im Gerät.

Hauptmerkmale

• C‑Mount Bauform, unterstützt bis zu 2/3" Sensoren
• Kompatibel mit Sensoren bis ~7,5 MP bei 2,8 µm Pixelgröße
• Broadband Anti‑Reflection (BBAR) Beschichtung für maximale Transmission
• Einstellbare, verriegelbare Fokussierung für Set‑and‑Lock Integration
• Feste Blendenoptionen zur Abstimmung von Auflösung, Durchsatz und Schärfentiefe
• Brennweitenbereich der Familie: 3,5 mm bis 50 mm

Produktfamilie & Varianten

• C Series: Verriegelbare Nockenfokussierung und Iris‑Einstellung; am anpassungsfähigsten für Machine‑Vision‑Anwendungen.
• Ci Series: Vereinfachte Mechanik mit festen Blenden, kompakten Gehäusen und verriegelter Fokussierung für Instrumentenintegration.
• Cr Series: Robust ausgelegte Varianten mit verklebten Optiken und verriegelbarem C‑Clamp Fokusring für erhöhte Stabilität.
• Cx Series: Modulare Mechanik zur Demontage und Integration von Zubehör (z. B. Flüssiglinsen, Blenden).
• Liquid Lens Cx Series: Integrierte Flüssiglinse für schnelle elektronische Autofokusfunktionen.
• Cw Series: Wasserdichte Ausführungen mit Schutzarten wie IPX7 / IPX9K für raue Umgebungen.

Abmessungen
Focal Length | A | B | C | D
6 mm | M34.0 x 0.5 | 47.8 mm | 34 mm | 1.17 mm
12 mm | M22.0 x 0.75 | 29.0 mm | 22 mm | 0.96 mm
16 mm | M22.0 x 0.75 | 40.8 mm | 22 mm | 1.09 mm
25 mm | M22.0 x 0.75 | 29.9 mm | 22 mm | 1.33 mm
35 mm | M25.5 x 0.5 | 41 mm | 22.5 mm | 3.82 mm
50 mm | M30.5 x 0.5 | 49.5 mm | 30.5 mm | 2.06 mm

Anwendungen

• Fabrikinspektion und Automatisierung
• Machine‑Vision und Instrumentenintegration
• Bank‑top biomedizinische Geräte und OEM‑Integration

Technische Daten

• Optisches Design: C Series Familie, optimiert für geringe Objektiv‑zu‑Objektiv‑Varianz
• Beschichtung: Broadband Anti‑Reflection (BBAR) für erhöhte Transmission
• Mechanik: Vereinfachtes Ci Design mit festen Blenden und reduziertem Gewicht/Volumen; einstellbare, verriegelbare Fokussierung
• Sensor‑Kompatibilität: Bis zu 2/3" Format; Unterstützung bis ~7,5 MP bei 2,8 µm Pixelgröße
• Brennweitenbereich (Familie): 3,5 mm bis 50 mm
• Anwendungsbeispiele: Fabrikinspektion, Automatisierung, banktop biomedizinische Geräte, Machine Vision
• Blendenoptionen: Mehrere feste Blenden zur Abstimmung von Auflösung, Durchsatz und Schärfentiefe
• Verfügbare Varianten: Ruggedized und stabilisierte Versionen in verwandten Sub‑Familien für raue Umgebungen oder verbesserte Fokusstabilität
