Fixfokus-Kameraobjektiv TECHSPEC® C

LinienInspektionfür die industrielle Bildverarbeitung

Übersicht

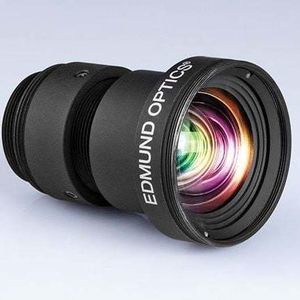

TECHSPEC® C Series Fixed Focal Length Lenses sind kompakte C‑Mount‑Objektive, entwickelt für Machine Vision, Fabrikautomatisierung und Inspektionsaufgaben. Sie vereinbaren Auflösung, Arbeitsabstand und kompaktes Gehäuse für platzbeschränkte Industrieanwendungen.

Hauptmerkmale

• Unterstützt Sensorformate bis zu 2/3"
• Kompatibel mit Sensoren bis 7,5 MP (≈2,8 µm Pixelgröße)
• Kompaktes C‑Mount‑Gehäuse, optimiert für Machine Vision
• Brennweiten von 3,5 mm bis 100 mm
• Große maximale Blenden zur Erhaltung des Durchsatzes bei schwacher Beleuchtung
• BBAR‑Antireflexbeschichtung 425–675 nm
• Sperrbare Iris und Fokus mit versenkten Stellschrauben
• Ruggedisiertes Metallgehäuse, gefertigt mit engen Toleranzen

Produktfamilienbeschreibung

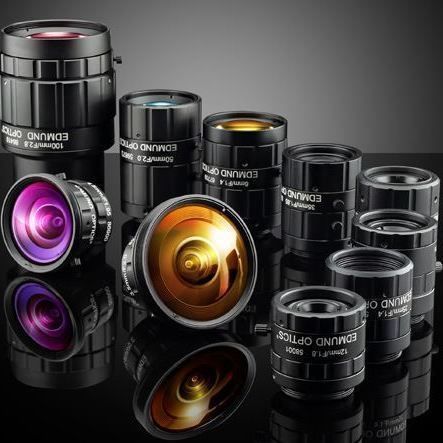

Die TECHSPEC® C Series vereint optische Leistung und industrielle Merkmale in einem kompakten Format für automatisierte Inspektion, Ausrichtung, Identifikation und vision‑gesteuerte Robotik. Enge Fertigungstoleranzen reduzieren Variation von Linse zu Linse und vereinfachen Multi‑Kamera‑Einsatz sowie Kameratausch in Produktionslinien.

Verfügbare Unterfamilien (optomechanische Varianten)

• C Series: Einstellbare Version mit verriegelbarer Klemme für Fokus und Iris
• Ci Series: Festblende, kompaktes Gehäuse und verriegelter Fokus für verbesserte Ruggedisierung
• Cr Series: Optiken verklebt mit verriegelbarem C‑Clamp Fokusring für stabilisierte Ruggedisierung
• Cx Series: Modulare Mechanik, demontierbar für Zubehörintegration (Liquid‑Lens, Blenden)
• Liquid Lens Cx Series: Integrierte Liquid‑Lens für schnelles elektronisches Autofokus
• Cw Series: Wasserdichte Ausführungen, die Schutzarten wie IPX7/IPX9K erfüllen

Gemeinsame Spezifikationen

• Produktfamilie: C Series
• Iris‑Option: Variabel (verriegelbare Option)
• Beschichtung: BBAR 425–675 nm
• Pixelgröße (µm): 2,74 (übliches Referenzmaß)
• Mount: C‑Mount
• Brennweitenbereich: 3,5 mm – 100 mm
• Sensorunterstützung: bis 2/3"; bis zu 7,5 MP je nach Modell

Technische Tabelle (Brennweite vs. mechanische Abmessungen)
Focal Length | A | B | C | D
3.5 mm | 50.0 mm | 39.3 mm | 32.0 mm | 2.72 mm
4.5 mm | 40.0 mm | 37.5 mm | 32.0 mm | 2.78 mm
6.0 mm | 36.0 mm | 48.9 mm | 35.8 mm | 1.4 mm
8.5 mm | 32.0 mm | 34.5 mm | 32.0 mm | 0.0 mm
12 mm | 32.0 mm | 27.9 mm | 32.0 mm | 0.5 mm
16 mm | 33.0 mm | 40.5 mm | 33.0 mm | 1.0 mm
25 mm | 31.0 mm | 30.5 mm | 31.0 mm | 1.3 mm
35 mm | 33.0 mm | 41.0 mm | 33.0 mm | 0.0 mm
50 mm | 35.8 mm | 53.7 mm | 35.8 mm | 2.85 mm
100 mm | 52.0 mm | 93.5 mm | 41.0 mm | 7.0 mm

Anwendungen und Integration
Entwickelt für sichtbare Machine‑Vision‑Systeme mit Anforderungen an hohe Auflösung bei begrenztem Bauraum. Typische Einsatzzwecke: Hochgeschwindigkeitsinspektion, vision‑gesteuerte Robotik, Barcode‑Lesung, Mess‑ und Prüfaufgaben. Verriegelbare Iris und Fokus mit versenkten Schrauben sorgen für stabilen Erhalt der Einstellung nach Integration.
