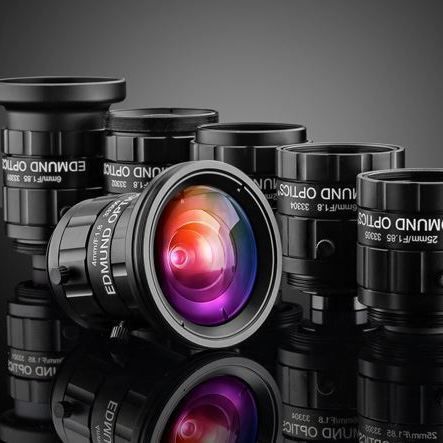

Scheinwerfer-Objektiv / Fixfokus UC

Inspektionbio-medizinischfür die industrielle Bildverarbeitung

Übersicht

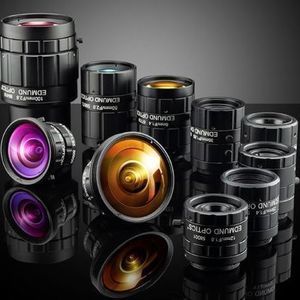

Die TECHSPEC® UC Series Festbrennweiten-Objektive sind ultra‑kompakte C‑Mount‑Optiken, optimiert für kleine Sensorformate in der industriellen Bildverarbeitung. Entwickelt für Pixel ≤2,2 µm und Sensorformate bis 1/1.8" (zahlreiche Brennweiten für 1/2.5" optimiert), liefern sie hohe Auflösung über den Sensor und eignen sich für kurze wie lange Arbeitsabstände in Inspektion, Automatisierung und biomedizinischer Bildgebung.

Hauptmerkmale

• Brennweitenbereich: 4 mm bis 35 mm
• Ausgelegt für Pixel ≤2,2 µm; kompatibel mit Sensoren bis 12 MP (abhängig von der Brennweite)
• Hohe Auflösung (ausgewählte Ausführungen >200 lp/mm)
• C‑Mount kompatibel; viele Brennweiten optimiert für 1/2.5" und nutzbar bis 1/1.8"
• Fokus- und Blendenverstellung mit versenkten Klemmschrauben; Verriegelungsoptionen bei ausgewählten Varianten
• Wasserdichte UCw‑Varianten verfügbar (IPX7)

Subfamilien / Varianten

• UC Series: Ultra‑kompakte Ausführung mit verriegelbarer Klemmen‑Kamera für Fokus und Blende — am flexibelsten.
• UCi Series: Vereinfachte Mechanik mit fester Blende für Instrumenten‑Versionen.
• UCr Series: Optiken verklebt mit verriegelbarem C‑Klemmring zur Stabilisierung und Reduktion von Pixel‑Verschiebung.
• UCw Series: Wasserdichte Versionen, ausgelegt für IPX7 und kurzfristige Eintauchresistenz.

Anwendungen
Inspektion, Fabrikautomation, biomedizinische Bildgebung, kleine Sensorformate, Machine‑Vision‑Systeme mit kurzen und langen Arbeitsabständen.

Abmessungen (Auszug)
Focal Length (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Filter Thread
4 | 40 | 40.6 | 30 | 2.8 | M62.0 x 0.75 (Adapter #33-308 erforderlich)
6 | 36 | 40.9 | 30 | 3.2 | M34.0 x 0.5
8 | 30 | 40.61 | 30 | 5.15 | M34.0 x 0.5
12 | 30 | 35.2 | 30 | 2.7 | M25.5 x 0.5
16 | 30 | 29.13 | 30 | 3.38 | M25.5 x 0.5
25 | 30 | 31.28 | 30 | 4.0 | M25.5 x 0.5
35 | 30 | 52.76 | 30 | 4.58 | M25.5 x 0.5

Produkte (Beispiele)

• 4,00 mm — Max. Sensorformat: 1/2" — Blende: f/1.8–f/11 — WD: 0–∞ — Mount: C‑Mount — Art.-Nr.: 33-300 — Preis: $299.00
• 6,00 mm — Max. Sensorformat: 1/2" — Blende: f/1.85–f/11 — WD: 50–∞ — Mount: C‑Mount — Art.-Nr.: 33-301 — Preis: $299.00
• 8,00 mm — Max. Sensorformat: 1/2" — Blende: f/1.8–f/11 — WD: 50–∞ — Mount: C‑Mount — Art.-Nr.: 33-307 — Preis: $299.00
• 12,00 mm — Max. Sensorformat: 1/1.8" — Blende: f/1.8–f/11 — WD: 100–∞ — Mount: C‑Mount — Art.-Nr.: 33-303 — Preis: $299.00
• 16,00 mm — Max. Sensorformat: 1/1.8" — Blende: f/1.8–f/11 — WD: 200–∞ — Mount: C‑Mount — Art.-Nr.: 33-304 — Preis: $299.00
• 25,00 mm — Max. Sensorformat: 1/1.8" — Blende: f/1.85–f/16 — WD: 200–∞ — Mount: C‑Mount — Art.-Nr.: 33-305 — Preis: $299.00
• 35,00 mm — Max. Sensorformat: 1/1.8" — Blende: f/1.85–f/16 — WD: 200–∞ — Mount: C‑Mount — Art.-Nr.: 33-306 — Preis: $299.00

Technische Daten

• Hersteller / Marke: TECHSPEC® (Edmund Optics)
• Serie: UC Series
• Brennweitenoptionen: 4, 6, 8, 12, 16, 25, 35 mm
• Sensor‑Kompatibilität: bis zu 1/1.8" (viele Brennweiten für 1/2.5" optimiert)
• Pixelzielgröße: ≤2,2 µm; kompatibel mit einigen 1,85 µm Sensoren und bis zu 12 MP
• Auflösung: >200 lp/mm für ausgewählte Designs
• Mount: C‑Mount
• Fokus/Iris: einstellbar bei UC; feste Blende bei UCi; versenkte Klemmschrauben; Verriegelungsoptionen
• Umgebungsoptionen: UCr (stabilisierte Robustheit), UCw (wasserdicht IPX7)
