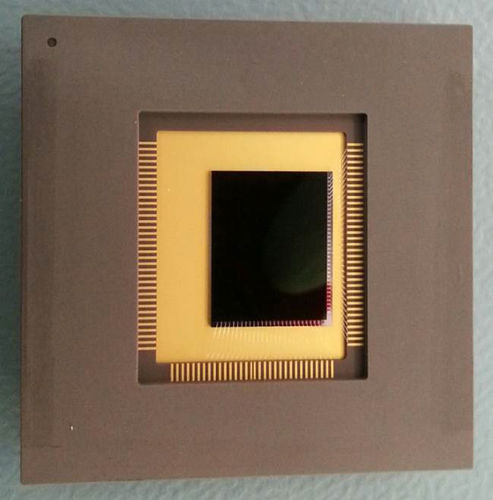

CMOS-Bildsensor SIRIUS™ - CIS115

InfrarotultraviolettVIS

EIGENSCHAFTEN  × 2000 Pixel 1504 Pixelgröße ist 7 × 7 µm  vier parallele Analogausganghäfen Jeder Hafen hat Zurückstellen und Signalpegel  Zurück-belichtete Spektralantwort und Tief Auslesengeräusche Ausgezeichnete Bildqualität  ein einfaches, Bild-Sensor für Gebrauch herein zu fahren Raumanwendungen Parallele Busse für Reihe und Spalte Adressen  keramisches Pin-Grid-Array-Paket ÜBERBLICK Der Sensor hat eine Bildfläche mit × 1504 2000 Pixel, heraus durchgelesen parallele Entsprechung 4 Ausgabebausteine im Rollenfensterladenmodus. Jeder Hafen hat Zurückstellen und die Signalpegel, zum externes zu erlauben CD-Abzug und Gleichtakt verbessern Ablehnung. Die Pixelgröße ist 7 µm Quadrat. Reihen- und Spaltenadressen sind Input als Ähnlichkeit Busse, so, durch eine Auswahl der Reihe nur lesen adressiert es ist möglich, um eine Strecke der Regionen zu lesen vom Interesse (ROI) und eine höhere Rahmenrate erzielen. Ebenso kann eine Auswahl von Spalten sein gewählt, aber dieses liegt an eingeschränkteres allgemeine Adresse für alle vier Blöcke von Spalten. Der Ausgangsverstärker ist entworfen, um sehr niedriges zu geben Geräusche mit Auslesenrate von 6,2 MP/s. Das Paket ist ein robuster und nachgewiesener Entwurf für Gebrauch im Raum. Ein vorübergehendes Fenster wird befestigt für irgendeine Prüfung und für das Versenden, während für abschließende Anwendung wird es dass dieses Fenster erwartet wird entfernt.
