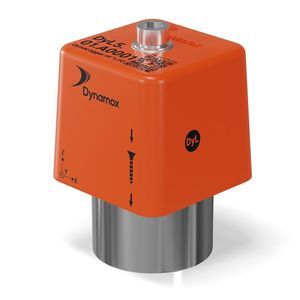

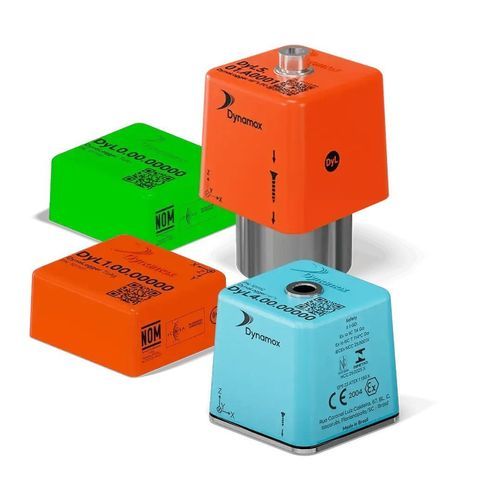

Kontakt- und Schwingungssensor TcAs

Übersicht
Der drahtlose TcAs-Sensor erkennt Frühzeichen von Ausfallmodi und Defekten an Maschinen gemäß ISO 20816. Ausgestattet mit echten simultanen triaxialen MEMS-Beschleunigungssensoren und einem Kontakttemperatursensor überwacht TcAs rotierende und strukturelle Anlagen wie Motoren, Pumpen, Fahrwerke, Server, Rohrleitungen und Ventile. Die Lösung enthält eine Online-Plattform mit Analysetools für kontinuierliches Asset-Health-Monitoring ohne lokale Installation.

Drahtlose IoT-Überwachung – Merkmale

• Einer der kompaktesten Sensoren am Markt
• Hohe Batterielaufzeit (ca. 5 Jahre unter Standardbedingungen)
• Einfache Klebemontage; zugelassene Klebstoffe vom Hersteller
• Hohe spektrale Auflösung — bis zu 91.200 Spektrallinien (uniaxial)
• Über 200 zeit- und frequenzbasierte Metriken in konfigurierbaren Bändern zur Alarmdefinition
• Überwachung rotierender Maschinen gemäß ISO 20816
• Echte simultane Triaxialmessung und ferne Updates

Hauptanwendungen

• Motoren, Pumpen und Lüfter
• Maschinenstrukturen: Fahrgestell, Aufhängungen, Federn, Schienen
• Riemenscheiben und Rollenlagergehäuse
• Kardanwellen
• Lager (Erkennung fortgeschrittener Defekte, Stufen 3–4)
• Anlagen mit geringerer Kritikalität, die kontinuierliche oder periodische Überwachung benötigen

Spektralüberwachung und Wellenform - Analysewerkzeuge

• Spektrum und Spektral-Wasserfall
• Wellenform: linear, zirkulär und orbital
• Frequenzfilter und spektrale Hüllkurve (Demodulation)
• Cepstrum und Autokorrelation
• Fortgeschrittene Multiband- und Hüllkurvenmetriken zur Fehlerdiagnose

Technische Daten

• Modell / Bezeichnung: TcAs
• Abmessungen: 36,6 mm x 33,6 mm x 18,7 mm (1,44 in x 1,32 in x 0,74 in)
• Gewicht: 33,8 g
• Material: LEXAN™
• Montage: Verklebung (zugelassene Klebstoffe)
• Signalisation (LED): Rot/Grün
• Beschleuniger: MEMS triaxial
• Stoßgrenze: 3.000 g in 0,5 ms
• Betriebstemperatur: -10 °C ≤ T ≤ 84 °C
• zertifizierte Betriebstemperatur für explosionsgefährdete Bereiche: je nach Zertifikatlos
• Batteriespannung: 3 V; Batterielaufzeit: ≈ 5 Jahre (Standardbedingungen)
• Drahtlos: Bluetooth® 5.3 (2.400–2.483,5 MHz); Sendeleistung: 0,4 dBm; Freifeldreichweite (Referenz): 100 m
• Kontinuierliche Überwachung (Telemetrie) — Intervall: 1–60 min; telemetrische Metriken: RMS Beschleunigung, RMS Geschwindigkeit, Kontakttemperatur
• Temperaturauflösung: 0,01 °C
• Frequenzbänder (Telemetrie/Spektral): 3 Hz bis 2,5 kHz (einstellbar)
• Frequenzgang (±3 dB): bis zu 2,1 kHz (spektral)
• Dynamikbereich / Amplitudenbereich: ±16 g; spektrale Rauschdichte > 220 μg/√Hz
• Speicher: 51.200 Samples (einstellbar); Abtastrate (spektral): bis zu 5.040 kHz
• Minimale Frequenzauflösung: 0,012 Hz; minimale Amplitudenauflösung: 16 mg
• Auflösungszeilen (LOR): 91.200 (uniaxial) und 30.400 (triaxial)
• Max. Erfassungszeit: 72,4 s (uniaxial) / 24,1 s (triaxial)
• Erweiterte spektrale Metriken: Multiband RMS, Envelope RMS, Peak-to-Peak, Kurtosis, FC/FC+, Carpet-Energy, Energie bei 1X und Harmonischen, BPFO/BPFI/BSF/FTF in der Hüllkurve
• Zertifizierungen: ANATEL, CE, ACMA, FCC, IC, INMETRO, IECEx, ATEX, UKCA, ICASA (variiert je nach Los)
• Schutzart (Explosions­atmosphären-Varianten): IP66 / IP68 / IP69K (je nach Zertifizierung)
• Installationshinweise: zentral auf starren Teilen in der Nähe der Lager montieren; bei Motoren Installation an Antriebsseite (DS) und Nicht-Antriebsseite (NDS) empfohlen
• Konformität: Entwickelt zur Überwachung rotierender Maschinen gemäß ISO 20816
