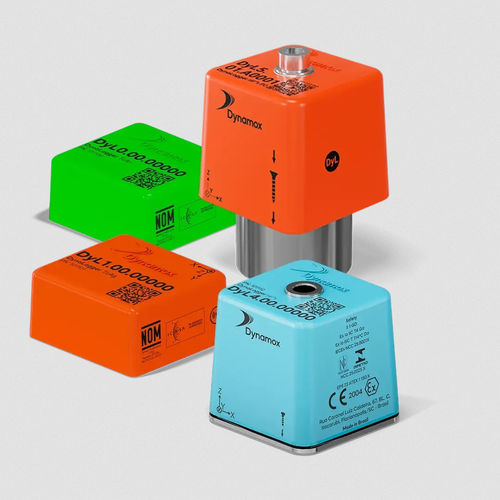

MEMS-Schwingungssensor TcAg

für die Maschinen-Zustandsüberwachungfür Maschinenwartungfür Hydraulikanwendungen

Übersicht
Der TcAg (DynaLogger‑Familie) ist ein drahtloser IoT‑Sensor zur Bewertung von Fehlerneigung und -schwere bei rotierenden Maschinen gemäß ISO 20816. Er kombiniert einen simultanen dreiachsigen MEMS‑Beschleunigungssensor mit einem Kontakttemperatursensor und überträgt minutengenaue Telemetrie an eine Online‑Plattform ohne lokale Softwareinstallation. Produktkennungen: PN 101101 · NCM 9027.89.99 · HS 9027.89 · Datenblatt Version 7 · März 2026.

Plattform‑Funktionen

• Entfernung von Daten, die während Stillstand der Maschine aufgezeichnet wurden
• Alarmkonfiguration und E‑Mail‑Benachrichtigungen
• Gleitende Durchschnitte und Daten‑Glättung
• Datenaggregation und Vergleich zwischen Messpunkten
• Vorhersagemetriken, einschließlich mittlerer Zeit bis Alarmstufe A2

Eigenschaften

• Kompakte Abmessungen: 36.6 × 33.6 × 18.7 mm; Gewicht 33.8 g
• Langlebige Batterie: 3 V Zelle, geschätzte Laufzeit 5 Jahre unter Standardbedingungen
• Einfache Montage: Verklebung direkt am Gerät
• Konfigurierbare Telemetrie: Intervall 1 bis 60 Minuten
• Wirklich simultane dreiachsige Messung: x, y und z gleichzeitig
• Fernupdates für Firmware und Konfiguration

Anwendungen

• Betriebszustandsüberwachung rotierender Maschinen allgemein
• Maschinenstrukturen: Gehäuse, Bolzen, Aufhängungen, Federn und Schienen
• Hydraulikzylinder und beschichtete Rohrleitungen
• Bahn‑ und Schienenfahrzeugkomponenten: Drehgestelle, Lager, Ständer und Rollen
• Elektrische Bauteile: Sammelschienen, Transformatoranschlüsse und Schaltschränke
• Bremsen und arbeitsplatzbezogene Vibrationsüberwachung

Installation

• Wählen Sie die Messpunkte. Identifizieren Sie vor der Montage die kritischen Punkte der Maschine.
• Verwenden Sie einen Sensor pro Punkt. Der TcAg ist dreiachsig; eine Einheit deckt einen Messpunkt ab.
• Auf starren Bauteilen montieren. Bevorzugen Sie Positionen nahe den Lagern, zentriert am Bauteil; vermeiden Sie Bereiche mit geringer Steifigkeit (Kühlrippen, Abdeckungen, Schutzbleche).
• Achsen ausrichten. Richten Sie eine Sensorachse (x, y oder z, auf dem Gehäuse gekennzeichnet) an der Maschinenachse aus.
• Beide Seiten von Motoren abdecken. Montieren Sie einen Sensor auf der Antriebsseite (DS) und einen auf der Nicht‑Antriebsseite (NDS), wenn erforderlich.
• Sensor verkleben. Oberfläche reinigen und zugelassenen Klebstoff über die gesamte Sensorbasis auftragen.

Zugelassene Klebstoffe (Beispiele)

• 3M DP8810
• 3M DP8710
• 3M DP420
• 3M DP-420NS
• 3M DP-8407NS
• Loctite HY4090

Technische Zeichnung / Montageaufbau (Ansicht von unten)
TcAg Gehäuse · 33.6 × 18.7 mm
Metallische Basis · 0.7 mm
Klebstoff · 3M DP8810, DP-8407NS oder Loctite HY4090
Ausrüstungsoberfläche

Technische Daten

• Allgemein: Abmessungen 36.6 × 33.6 × 18.7 mm (1.44 × 1.32 × 0.74 in); Gewicht 33.8 g; Material LEXAN™; Montage: verklebt; Sichtsignal (LED): rot / grün.
• Sensoren: MEMS dreiachsiger Beschleunigungssensor; Stoßgrenze 3.000 g für 0,5 ms; Frequenzgang 2 kHz (±3 dB); Temperatursensor: Kontakttyp.
• Umgebung: Betriebstemperatur −10 °C bis 84 °C (14 °F bis 183.2 °F); Zertifizierte Temperatur für explosionsgefährdete Bereiche (Tamb) −10 °C bis 79 °C (14 °F bis 174.2 °F); Bestimmte Chargen zertifiziert bis −10 °C bis 88 °C (14 °F bis 190.4 °F). Hinweis: Betrieb unter 0 °C reduziert die Batterielebensdauer (~50 % bei −20 °C).
• Stromversorgung: Batteriestrom 3 V; Geschätzte Laufzeit 5 Jahre (Telemetrie alle 5–30 Minuten bei 20–60 °C).
• Kommunikation: Bluetooth 5.3 (2.400–2.483,5 MHz); Freifeldreichweite 100 m (abhängig von Hindernissen/Interferenzen und Empfänger); RF‑Ausgangsleistung 0,4 dBm.
• Telemetrie: Intervall 1 bis 60 Min.; Messgrößen: Beschleunigungs‑RMS, Geschwindigkeits‑RMS, Kontakttemperatur; Temperaturauflösung 0,01 °C; Frequenzbänder 3 Hz bis 2,5 kHz (einstellbar); Dynamik bis ±16 g; Speicher 51.200 Samples (einstellbar).
• Zertifizierungen / Schutz: IECEx / ATEX / INMETRO (variieren je nach Charge); IP66 / IP68 / IP69K wie bei zertifizierten Chargen angegeben.
