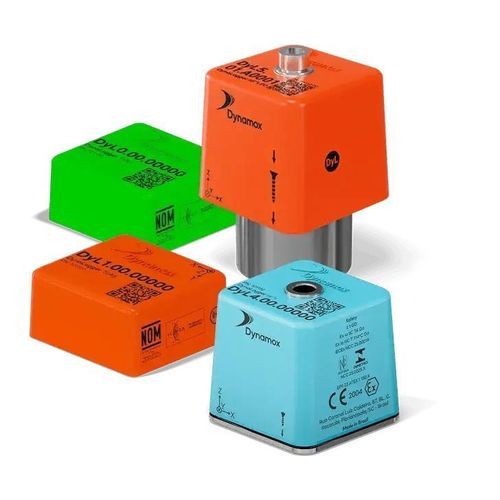

MEMS-Schwingungssensor DynaLogger HF+

für die Maschinen-Zustandsüberwachungfür Motorenfür Verdichter

Übersicht
Die triaxialen Schwingungs- und Temperatursensoren DynaLogger HF+ und HF+s erkennen Ausfallmodi und Defekte an einer Vielzahl industrieller Anlagen. Der weite Frequenzbereich deckt von langsamen bis schnellen Betriebszuständen ab; eine Online-Plattform bietet Spektralanalyse und kontinuierliche Überwachungswerkzeuge.

Überwachungsmodi
Telemetrie

• Konfigurierbare Metriken nach Frequenzband
• Beschleunigung (RMS)
• Geschwindigkeit (RMS)
• RMS-Verschiebung
• Peak
• Peak-to-Peak
• Crest-Faktor
• Schiefe (Skewness)
• Kurtosis
• Kontakttemperatur

Spektral / Wellenform

• Spektrum
• Lineare, zirkuläre und orbitale Wellenformen
• Frequenzfilter
• Cepstrum
• Hüllkurve (Demodulation)
• Autokorrelation
• Spektrales Waterfall
• Multi-Metriken

Erweiterte Metriken

• Multiband RMS
• Hüllkurven-RMS
• Peak-to-Peak
• Kurtosis
• FC und FC+
• Carpet Energy
• Energie bei 1X und Harmonischen in der Geschwindigkeit
• 1X BPFO, BPFI, BSF und FTF in Hüllkurve und Hüllkurven-RMS

Kennzahlen

• Maximale Frequenz: 13 kHz
• Spektrale Rauschdichte: < 75 μg/√Hz
• Auflösungszeilen (uniaxial): 98.304
• Geschätzte Batterielaufzeit: 5 Jahre
• Max. Betriebstemperatur (HF+s, Chargen ≥ 053): 105 °C
• Freifeldreichweite (Bluetooth 5.3): 100 m

Merkmale

• Kompaktes Gehäuse mit breitem Frequenzbereich bis 13 kHz
• Langlebige 3 V Batterie — geschätzte Laufzeit 5 Jahre unter typischen Bedingungen
• Hohe spektrale und amplitudenmäßige Auflösung für detaillierte Diagnosen
• Umfangreiche Metriken — über 200 Zeit- und Frequenzmetriken pro Band
• Geeignet für niederfrequente Maschinen ab >10 RPM
• Niedriges spektrales Rauschen (< 75 μg/√Hz)
• Gleichzeitige triaxiale Messung (x, y, z)
• Fern- Firmware-Updates

Anwendungen

• Motoren, Pumpen und Lüfter
• Kompressoren und Kältemaschinen
• Getriebe, einschließlich Planetengetriebe
• Siebanlagen (Vibrating screens)
• Walzen
• Innere Komponenten von Mähdreschern und Geländefahrzeugen
• Laufkrane und Hofausrüstung
• Windturbinen
• Lager in hoch- und niedrigdrehenden Anlagen

Technische Daten
Allgemein
Abmessungen: HF/HF+s (Edelstahlbasis): 39 × 39 × 35 mm
HF+s (vollständige Edelstahlbasis): 39 × 39 × 39 mm
Gewicht: HF+ (Aluminiumbasis): 73 g; HF+s (Edelstahlbasis): 97 g; HF+s (vollständige Edelstahlbasis): 110 g
Material: Gehäuse: LEXAN™; Sensorstift und Basis: Edelstahl oder Aluminium
Montage: Kleben oder Schrauben
Visuelle Signalisierung (LED): Rot / Grün

Sensoren
Beschleunigungssensor: MEMS triaxial
Stoßfestigkeit des Beschleunigungssensors: 10.000 g in 0,2 ms

Stromversorgung
Batteriespannung: 3 V
Laufzeit: 5 Jahre (Schätzung für typische Nutzungsmuster)

Umgebung
Betriebstemperatur: HF+: −10 °C bis 84 °C; HF+s, Chargen < 05: −10 °C bis 84 °C; HF+s, Chargen ≥ 053: −10 °C bis 105 °C
Zertifizierte Betriebstemperatur für explosionsgefährdete Bereiche: HF+ und HF+s: −10 °C bis 79 °C; HF+s, Chargen ≥ 053: −10 °C bis 105 °C

Kommunikation
Drahtlose Kommunikation: Bluetooth 5.3 (2.400 bis 2.483,5 MHz)
Freifeldreichweite: 100 m (abhängig von Hindernissen und Störquellen)
RF-Ausgangsleistung: 0,4 dBm

Telemetrie
Überwachungsintervall: 1 bis 60 min
Überwachte Metriken: RMS-Beschleunigung, RMS-Geschwindigkeit, Kontakttemperatur
Temperaturauflösung: 0,01 °C
Frequenzbänder: Fabrikstandard: 34 Hz bis 13 kHz und 3 Hz bis 13 kHz (einstellbar)
Frequenzgang (±3 dB): 7,6 kHz
Amplitudebereich: Bis ±16 g
Speicher: 51.200 Samples (einstellbar)

Spektral
Spektrale Rauschdichte: < 75 μg/√Hz
Abtastrate: Bis zu 26 kHz
Frequenzgang (±5%): 7 kHz
Frequenzgang (±3 dB): 7,6 kHz
Min. Frequenzauflösung: 0,006 Hz (8 bit) · 0,012 Hz (16 bit)
Min. Amplitudenauflösung: 16 mg (8 bit) · 61 μg (16 bit)
Amplitudebereich: Bis ±16 g
Auflösungszeilen (LOR): 98.304 (uniaxial) · 32.768 (triaxial)
Max. Frequenz: 571 Hz bis 13 kHz (einstellbar)
Max. Aufnahmezeit: 172,2 s (uniaxial) · 57,3 s (triaxial)

Merkmale / technische Spezifikationen

• Produktfamilie: DynaLogger HF+ / HF+s
• Max. Frequenz: 13 kHz
• Spektrale Rauschdichte: < 75 μg/√Hz
• Auflösungszeilen (uniaxial): 98.304; (triaxial): 32.768
• Abtastrate (spektral): bis zu 26 kHz
• Amplitudebereich: ±16 g
• Beschleunigungssensor-Typ: MEMS triaxial
• Batterie: 3 V, geschätzte Laufzeit 5 Jahre (typische Nutzung)
• Drahtlos: Bluetooth 5.3, Freifeldreichweite ~100 m
• Abmessungen (Beispiel): 39 × 39 × 35 mm (Edelstahlbasis)
• Gewichtsbereich: 73 g bis 110 g je nach Basismaterial
• Betriebstemperatur Beispiele: −10 °C bis 84 °C (Standard); HF+s Chargen ≥ 053 bis 105 °C
• Schutzart (ausgewählte Chargen/Zertifizierungen): IP66 / IP68 / IP69K
