Übersicht

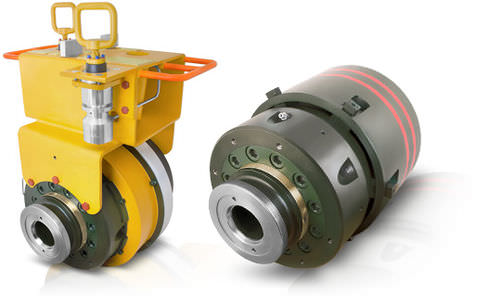

DSTI Unterwasser-Fluid-Swivels schaffen rotierende Schnittstellen zwischen Flowline-Ausrüstung und Rohrleitung, ermöglichen die korrekte Winkelpositionierung während der Installation und reduzieren Biegemomente beim Absenken und Betrieb. Nahezu 200 DSTI Unterwasser-Swivels wurden gefertigt, qualifiziert und weltweit eingesetzt.

Anwendungen

• Anschlüsse an Subsea Trees
• Anschlüsse an Produktionsmanifolds
• Free Standing Hybrid Risers (FSHR)
• Inline-T-Verbindungen
• Pipeline End Termination (PLET)-Anschlüsse
• Pipeline End Manifold (PLEM)-Anschlüsse

Merkmale & Konstruktions-Highlights

• Metal-to-metal Dichtungssysteme für Unterwasseranwendungen
• Ausführungen für High Temperature / High Pressure (HTHP)-Einsätze
• ROV-bedienbare Ausführung
• Spezielle Lagerdesigns zur Aufnahme von Biegemomenten und Lasten
• Torsionswiderstands-Lösungen bei aktiviertem Swivel
• Verfügbar in API-Flansch/Hub, Grayloc und anderen Anschlussarten
• Materialoptionen zur Erfüllung projektspezifischer Anforderungen
• Komplettlösungen verfügbar, inkl. ROV-Panels, Hot Stabs und Bulkhead-Fittings

Technische Daten

• Betriebsdrücke: bis zu 15.000+ PSI
• Installationsdicken: bis zu 3.500+ Meter
• Durchgangsgrößen: von 2" bis 16"+
• Qualifiziert nach API 17D, API 6A und Petrobras-Anforderungen
• Prüffähigkeit: Prüfungen an Anlagen bis 55" (1400 mm) Durchmesser
• Lastkapazitäten: Biegemomente bis 3.000.000 ft-lbs (≈4100 kNm)
• Zugkapazitäten: bis zu 3.100.000 lbf (≈13.900 kN)
• Metal-to-metal Dichtungstechnik und ROV-bedienbare Konstruktionen für Unterwassereinsatz
