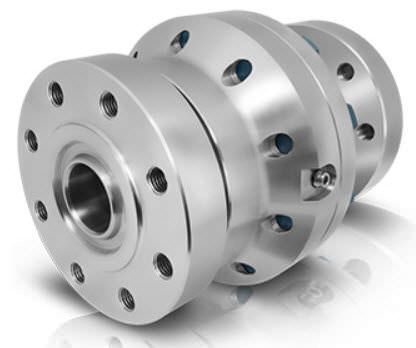

Drehdurchführung für Öl HPI series

für SchlammHochdruckfür Offshoreanwendungen

Übersicht
Die HPI (High Pressure Inline)-Produktfamilie von DSTI liefert Inline-Flüssigkeitsdrehgelenke für Moon-Pool-Drape-Schläuche, Managed Pressure Drilling (MPD)-Systeme und Direct Acting Tensioner (DAT)-Systeme. Die HPI-Reihe bietet standardisierte Ausführungen und bewährte Dichtungstechnik für kritische Offshore- und Bohranwendungen, verwendet von OEMs, Betreibern und Auftragnehmern.

Anwendungsbereiche der HPI-Drehgelenke

• Choke- & Kill-Schläuche
• Booster-Schläuche
• Hydraulikschläuche
• Bohrspülenschläuche (Mud)
• Schläuche für Managed Pressure Drilling (MPD)
• Schläuche für Direct Acting Tensioner (DAT)

Konfigurationen (Auswahl standardmäßiger HPI-Modelle)
Moon Pool Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type | API 20E BOLTING
Choke / Kill | HPI-11540-FX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Flange | API 6A, TYPE 6BX, 3-1/16" 15 KSI, BX154 | BSL 1
Choke / Kill | HPI-11540-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154, NO. 6 CLAMP | BSL 1
Choke / Kill | HPI-11541-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154, NO. 6 CLAMP | BSL 3
Choke / Kill | HPI-25540-FX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Flange | API 6A, TYPE 6BX, 3-1/16" 15 KSI, BX154 | BSL 3
Choke / Kill | HPI-25540-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154 | BSL 3
Hydraulic | HPI-09210-FX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Flange | API 17D, TYPE 17SS, 2-1/16" 5 KSI, BX152 | BSL 1
Hydraulic | HPI-09210-HX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 5 KSI, BX152, NO. 1 CLAMP | BSL 1
Hydraulic | HPI-11410-FX1004 | 3-1/16" | 10 KSI [68.9 MPa] | Flange | API 6A, TYPE 6BX 3-1/16" 10 KSI, BX154 | BSL 1
Hydraulic | HPI-11411-HX1003 | 2-9/16" | 10 KSI [68.9 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 10 KSI, BX153, NO. 4 CLAMP | BSL 1
Hydraulic | HPI-11412-HX1003 | 2-9/16" | 10 KSI [68.9 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 10 KSI, BX153, NO. 4 CLAMP | BSL 3
Hydraulic | HPI-11411-HX0503 | 2-9/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 5 KSI, BX153, NO. 2 CLAMP | BSL 1
Mud / Boost | HPI-13322-FX0505 | 3-1/8" | 5 KSI [34.5 MPa] | Flange | API 17D, TYPE 17SS 3-1/8" 5 KSI, BX154 | BSL 1
Mud / Boost | HPI-13322-HX0505 | 3-1/8" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 3-1/8" 5 KSI, BX154, NO. 4 CLAMP | BSL 1
Mud / Boost | HPI-13320-FX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Flange | API 6A, TYPE 6BX 4-1/16" 10 KSI, BX155 | BSL 1
Mud / Boost | HPI-13320-HX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 10 KSI, BX155, NO. 6 CLAMP | BSL 1
Mud / Boost | HPI-13321-HX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 10 KSI, BX155, NO. 6 CLAMP | BSL 3
Mud / Boost | HPI-13320-HX0506 | 4-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 5 KSI, BX155, NO. 5 CLAMP | BSL 1

Managed Pressure Drilling (MPD) Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type | API 20E BOLTING
MPD | HPI-0903-GR1123 | 2" | 5 KSI [34.5 MPa] | Hub | Grayloc 3GR23 | BSL 1
MPD | HPI-0913-GR1123 | 2" | 5 KSI [34.5 MPa] | Hub | Grayloc 3GR23 | BSL 3
MPD | HPI-0903-HX1002 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 10K, BX152, NO. 2 CLAMP | BSL 1
MPD | HPI-0903-HX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 5 KSI, BX152, NO. 1 CLAMP | BSL 1
MPD | HPI-1503-GR1562 | 6" | 5 KSI [34.5 MPa] | Hub | Grayloc 6GR62 | BSL 1
MPD | HPI-1513-GR1562 | 6" | 5 KSI [34.5 MPa] | Hub | Grayloc 6GR62 | BSL 3
MPD | HPI-1503-HX0508 | 6" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 7-1/16" 5K, BX156, NO. 8 CLAMP | BSL 1

Direct Acting Tensioner (DAT) Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type
DAT | HPI-16210-S01 | 8" | 5 KSI [34.5 MPa] | Flange | 8" ISO 6164 GS Hydro

Fotos & Video

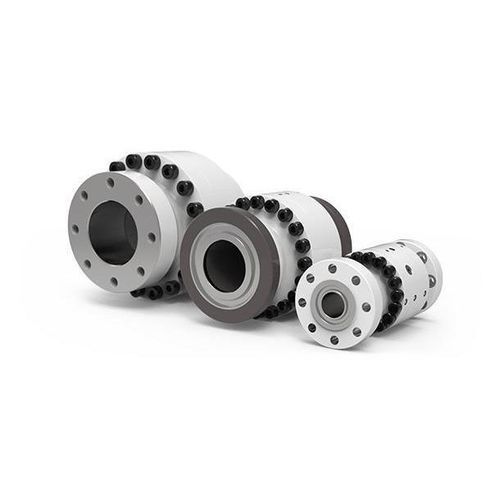

Produktfotos und ein Produktvideo, die HPI-Swivel-Baugruppen, Drape-Hose-Schnittstellen und typische Installationskontexte zeigen, werden zu Referenzzwecken bereitgestellt.

Technische Daten

• Betriebsdrücke: Bis zu über 20.000 PSI
• Bohrungsgrößen: Von 2" bis 8"+
• Zertifizierungen: Konform mit ABS & DNV GL
• Konstruktionsstandards: API 6A, API 16A/16C, API 17D sofern zutreffend
• Niedrigdrehmoment-Design bei vollem Betriebsdruck
• Marine-geeignete Gleitlager für konstante Leistung unter Betriebsbelastung
• Erweiterte Intervalle zwischen Wartung und Überholungen
• Internes Verriegelungsmechanismus zum Verhindern der Wellen-/Gehäusetrennung
• Redundantes Dichtungssystem zur Maximierung der Betriebszeit
• Handbuch für vorbeugende Wartung & Überholung wird bereitgestellt
• Mehrere standardmäßige Endverbindungen (Flange, Hub, Grayloc) und Bolzungsstufen (BSL 1, BSL 3)
