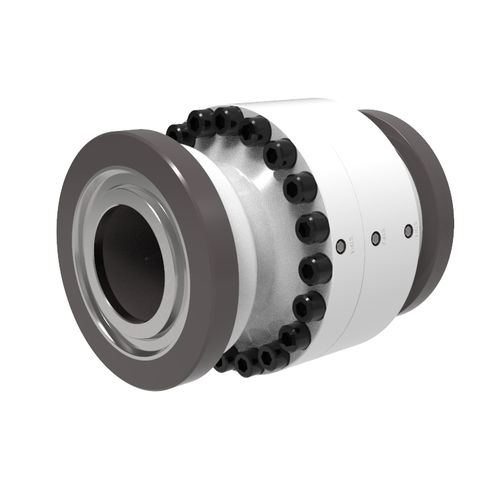

Drehdurchführung für Wasser TB-1881401

für Ölfür GasHochdruck

Übersicht
Inline-Schwenkverbindung mit einfachem Durchgang und hoher Druckfestigkeit, ausgelegt für Offshore-Anwendungen in der Öl‑ und Gasindustrie. Die Verbindung reduziert Belastung und Torsion an flexiblen Schläuchen in Managed Pressure Drilling (MPD)-Systemen. Das Dicht- und Lagerdesign ermöglicht eine rotationsarme Bewegung unter voller Betriebsdruckbelastung bei gleichzeitiger Medienintegrität. Aufbau in Kohlenstoff-/Legierungsstahl mit korrosionsbeständigen Beschichtungen für längere Einsatzdauer in rauer Offshore-Umgebung.

Wichtige Spezifikationen & Anwendung

• Branche: Marine, Öl & Gas
• Medientypen: Gas, Öl, Wasser
• Umgebung: Offshore, Außenbereich
• Material: Kohlenstoff-/Legierungsstahl
• Max. Druck: 5.000 PSI (345 BAR)
• Max. Drehzahl: 5 RPM

Mechanische Details

• Anzahl der Durchgänge: 1
• Durchgangsgröße: 152,4 mm (6,00 in)
• Durchgangsbohrung: Keine
• Durchmesser: 382,5 mm (15,06 in)
• Länge: 477,5 mm (18,80 in)

Technische Spezifikationen

• Typ: Inline-Schwenkverbindung, einfacher Durchgang (hoher Druck)
• Ausgelegt für: MPD-Systeme zur Reduzierung von Schlauchbelastung und Torsion
• Betriebsdruck: bis zu 5.000 PSI (345 BAR)
• Maximale Rotationsgeschwindigkeit: 5 RPM
• Medienkompatibilität: Gas, Öl, Wasser
• Materialien & Schutz: Kohlenstoff-/Legierungsstahl mit korrosionsbeständigen Beschichtungen
• Innen- beziehungsweise Durchgangsdurchmesser: 152,4 mm (6,00 in)
• Gesamtdurchmesser: 382,5 mm (15,06 in)
• Gesamtlänge: 477,5 mm (18,80 in)
