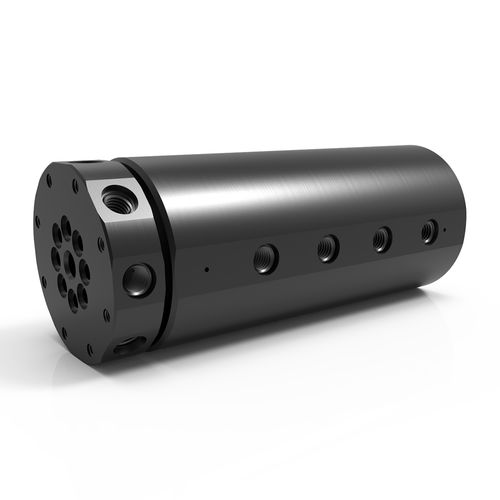

Drehdurchführung für Wasser SE 8

für Ölfür Luft8-Wege

Übersicht
Die SE Series 8‑Durchgänge Drehdurchführungen bieten acht unabhängige Fluidwege in einem kompakten Drehgelenk, ausgelegt für beengte Einbausituationen und Anwendungen mit hohem Druck. Standardmäßig werden radiale Gewindeanschlüsse an Welle und Gehäuse geliefert (SAE-ORB oder BSPP möglich). Optional sind axiale O-Ring-Flachdichtungen für frontbündige Montage erhältlich (bei Bestellung angeben). SE‑Module sind zur direkten Integration mit elektrischen Schleifringen vorgesehen, um kombinierte Fluid- und Stromübertragung zu ermöglichen.

Max. Druck nach Serie (Tabelle)
Max. Druck | Serie
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] | SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] | HPS
Andere | Kundenspezifische Lösungen

Max. Drehzahl nach Serie (Tabelle)
Max. Drehzahl | Serie
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Andere | Kundenspezifische Lösungen

Anschlussarten (Tabelle)
Anschlussart | Serie
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Mittel/Medium Druck | HPS
Andere | Kundenspezifische Lösungen

Geeignete Medien (Tabelle)
Geeignete Medien | Serie
Luft/Gas | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chemikalien | GPS, SCS, HPS
Kühlmittel | SE, GP, GPS, SCS, HPS
DI/Leitungswasser | GPS, SCS, HPS
Lebensmittelgeeignet | SCS
Öl/Hydraulik | SE, GP, GPS, SCS, HVH, HPS
Dampf | Kundenspezifische Lösungen
Wasser/Glykol | SE, GP, GPS, SCS, HPS

Eigenschaften & Optionen

• Acht unabhängige Durchgänge in einem kompakten Gehäuse, geeignet für Hochdruckanwendungen.
• Standard: radiale Gewindeanschlüsse an Welle und Gehäuse (SAE-ORB oder BSPP verfügbar).
• Optional: axiale O-Ring-Flachdichtung an der Welle (bei Bestellung angeben).
• Optionale Schnittstellenmontagen: Wellenflansch und Gehäuseflansch.
• Für die direkte Integration mit elektrischen Schleifringen ausgelegt, für kombinierte Fluid- und Stromübertragung.
• Gehäuse- & Wellenmaterial: Kohlenstoffstahl mit Black Oxide-Finish (Standardbeschichtung).
• Typische Maximalwerte für SE Series: 7.500 PSI [515 BAR] und bis zu 300 RPM (abhängig von Konfiguration und Medium).
• Anwendungsbereiche: Luft/Gas, Kühlmittel, Öl/Hydraulik und Wasser/Glykol (Korrosionsinhibitoren für Wasser/Glykol erforderlich; Öl/Hydraulik-Medien sind auf Erdölbasis).

Beispielkonfiguration (repräsentativ)
Teile-Nr.: SE-1181 [SEM-1181] — Anschluss: #4 SAE-ORB [G1/8"-28 BSPP] | Durchgangsgröße: 0,187" [4,75 mm] | Durchmesser: 2,937" [74,6 mm] | Länge: 7,360" [186,944 mm] | Durchgangsbohrung: 0,375" [9,525 mm] | Mindestmoment*: 70 in-lbs [7,91 Nm]

Hinweise
Das Mindestdrehmoment wurde bei Null Druck und mit Öl/Hydraulik-Medium ermittelt (oder Luft/Gas für die SPS-Serie). Das erforderliche Drehmoment kann bei anderen Medien oder im Trockenlauf ansteigen. Die Betriebsdauer hängt von Drehzahl und Einsatzzyklus ab; für Temperaturen außerhalb des Standardbereichs sind gegebenenfalls spezielle Dichtungsmaterialien zu wählen.

Technische Daten

• Maximaler Druck: 7.500 PSI [515 BAR] (typisch für SE Series)
• Maximale Drehzahl: 300 RPM
• Maximales Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]
• Geeignete Medien: Luft/Gas, Kühlmittel, Öl/Hydraulik, Wasser/Glykol
• Anschlussarten: SAE-ORB, BSPP (radial); optionale axiale O-Ring-Flachdichtung
• Gehäusematerial: Kohlenstoffstahl (Black Oxide)
• Wellenmaterial: Kohlenstoffstahl (Black Oxide)
• Optionale Schnittstellenmontage: Wellenflansch, Gehäuseflansch
• Wellenanschlussoptionen: Standard radiale SAE-ORB oder BSPP (verschlossen, wenn axial bestellt); optionale axiale O-Ring-Flachdichtung; verschraubbare Befestigungsbohrungen verfügbar
• Beispielmaße und Drehmoment (SE-1181): Durchgang 0,187" [4,75 mm]; Durchmesser 2,937" [74,6 mm]; Länge 7,360" [186,944 mm]; Durchgangsbohrung 0,375" [9,525 mm]; Mindestmoment 70 in-lbs [7,91 Nm]
